Descrição

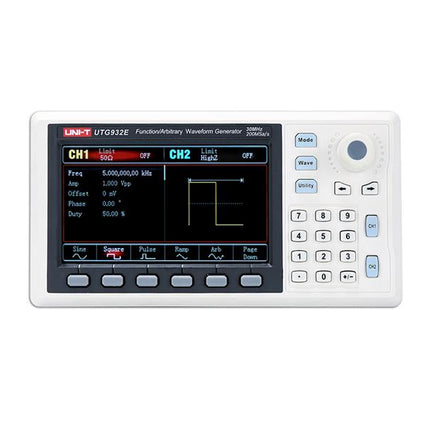

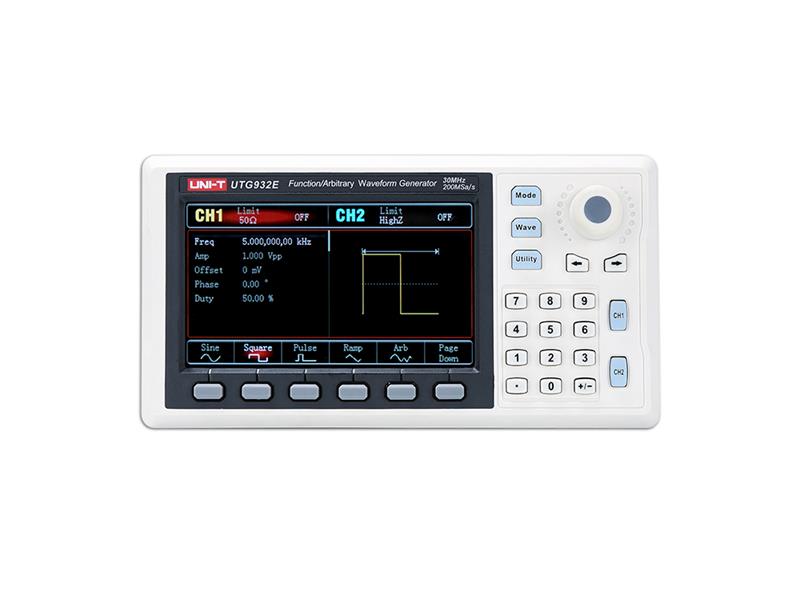

Este produto tem uma garantia de 3 anos. O gerador de funções UTG932E (forma de onda arbitrária) da série UTG900E é um gerador de dois canais que utiliza tecnologia de síntese digital direta para produzir um sinal de forma de onda arbitrária preciso e estável, com uma resolução de 1 μHz e baixa distorção. A modulação de sinal com vários tipos de modulação, como AM, PM, FM, FSK, etc., a partir de uma fonte interna ou externa, está disponível com frequência linear e logarítmica.
O gerador é de tamanho reduzido – cabe na palma da sua mão – mas é de alto desempenho com excelentes especificações técnicas, mantendo-se económico; o painel do gerador foi ergonomicamente projetado para facilitar a utilização.
O ecrã gráfico TFT LCD de 4,3 polegadas permite-lhe trabalhar de forma muito mais eficiente e rápida.
O gerador destina-se a ser utilizado no ensino, conceção, teste, resolução de problemas e reparação de dispositivos eletrónicos e eletroacústicos; teste de componentes semicondutores, etc.
Possui uma interface USB e software potente para transferência de dados para um computador. Oferece uma excelente relação qualidade/preço e uma série de funções.
Especificações do produto:
- gerador de dois canais com síntese de sinal digital DDS
- geração de sinais sinusoidais com uma frequência que varia de 1 μHz a 30 MHz
- geração de sinais de onda quadrada com uma frequência variável de 1/1 μHz
/15 MHz (seno, quadrado, triangular, pulso, ruído, DC, qualquer)
- tipos de modulação de sinal: AM, FM, PM, FSK de fontes internas e externas
- suporte para saída de sinal com varrimento de frequência
- suporta disparo interno/externo/manual
- Medição de alta precisão de 6 bits de sinais externos compatíveis com frequências de 10 mHz a 100 MHz
- amplitude do sinal de saída até 10 Vpp a 50 Ω de impedância ou até 20 Vpp em modo de alta impedância
- taxa de amostragem de 200 MSa/s e resolução vertical de 14 bits
- armazenamento de formas de onda aleatórias com até 4 kpts de comprimento, independentemente dos pontos de forma de onda guardados de 24 tipos de fontes de alimentação
da fábrica
- Interface USB com software potente para PC
- Botão multifunções e teclado numérico para fácil operação
- Ajuda do sistema
- Ecrã a cores TFT LCD de 109 mm (4,3 polegadas) na diagonal, 480 x 272 pixels
Parâmetros técnicos :>
Frequência de saída: 200 MSa/s
- Frequência de saída: até 30 MHz
- Resolução de frequência: 1 μHz
- Resolução vertical: 14 bits
- profundidade de memória: 8 kpts
- tipos e frequências de sinais gerados:
onda sinusoidal: de 1 μHz a 3 μHz
aprox. 15 MHz
rampa (dente de serra): de 1 μHz a 400 kHz
pulso: de 1 μHz a 15 MHz
qualquer: de 1 μHz a 10 MHz
ruído branco gaussiano: 30 MHz
offset do sinal DC (pico AC+V): (pico AC+V): (pico AC+V) resistência)
- tempo mínimo de subida/descida do sinal: tipicamente < 20 ns
- amplitude do sinal para sinais ≤ 10 MHz: 1 mVpp a 10 Vpp; (50 Ω)
- Amplitude do sinal para sinais ≤ 60 MHz: 1 mVpp a 5 Vpp; (50 Ω)
- tipos de modulação: AM, FM, PM, FSK, Sweep
- impedância de saída: ajustável de 1Ω a 1kΩ, ou High Z
- impedância definida de fábrica: High Z
- proteção contra curto-circuito de saída: sim
- Distorção harmónica total (para DC a 20 kHz, 1 Vpp, típico): <0,2%
- Precisão durante 90 dias: ±50 ppm (18°C a 28°C)
- precisão durante 1 ano: ±100 ppm (18°C a 28°C), com ecrã LCD de 3°C a 28°C, diagonal
- 480 x 272 pixels
- Interface do dispositivo USB: sim
- Fonte de alimentação: DC 5V, 2A
- Consumo de energia: máx 10W
- Arrefecimento: natural
- Temperatura ambiente de funcionamento: 0°C a +40°C
- Humidade ambiente de funcionamento: < +30°C, ≤ 60% HR
- altitude de funcionamento: máx 2000m
- Peso (líquido): 0,33 kg
- peso (bruto): 0,77 kg
- Dimensões: 172 x 90 x 68 mm
Embalagem individual: -
UTG932E: 1 pc
- Adaptador de alimentação AC/100–240V para DC/5V/2A: 1 pc
- Cabo de interface USB (UT-D14): 1 pc
- Cabo BNC-jacaré (UT-L02): 1 pc
- Cabo BNC-UT-BL41 (UT-D14): 1 pc. Manual: 1 pc.
FABRICANTE: UNI-TREND
