Descrição

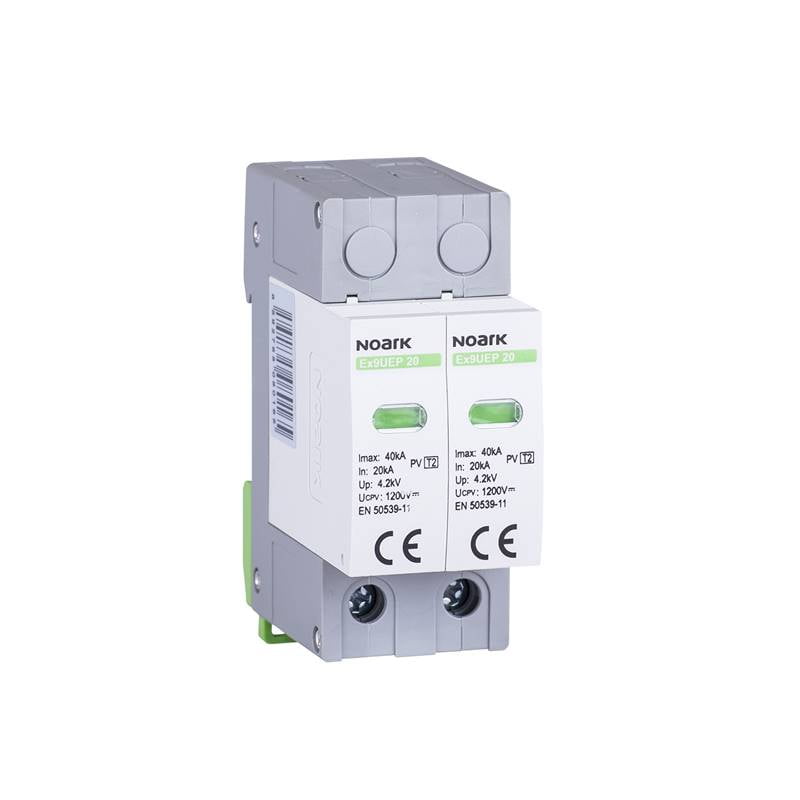

Os dispositivos de proteção contra sobretensões CC Ex9UEP são adequados para aplicações fotovoltaicas. São concebidos e testados de acordo com a Classe T2 fotovoltaica da norma EN 50539-11. O indicador de estado ajuda os utilizadores a verificar o estado do dispositivo, e o contacto de sinalização (opcional) transmite o estado do dispositivo remotamente. O design modular permite que o cartucho seja substituído sem desconectar o sistema.
Características
| PARÂMETRO |
VALOR |
| Nível de tensão de proteção L-N |
|
| Nível de tensão de proteção N-PE |
|
| Área máxima da secção transversal do condutor sólido (unifilar) |
|
| Com contacto de sinalização remota |
NÃO |
| Tensão CA nominal |
|
| Categoria Tipo 2 |
SIM |
| Grau de proteção (IP) |
IP20 |
| Tipo de polo |
1 |
| Indicador no dispositivo |
Ótico |
| Corrente nominal de descarga (8/20) |
20 |
| Indicação de curto-circuito |
NÃO |
| Secção transversal máxima do condutor flexível (multifilar) |
|
| Tensão CC máxima CA |
|
| Configuração do sistema |
CC |
| Método de montagem |
Calha DIN de 35 mm |
| Dimensão da caixa |
2 filas modulares |
| Corrente nominal máxima do fusível |
NÃO |
