Descrição

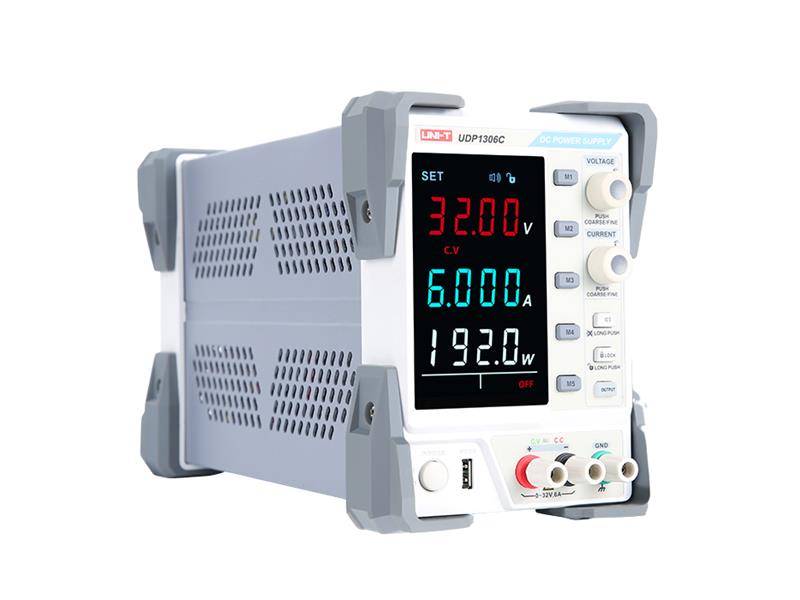

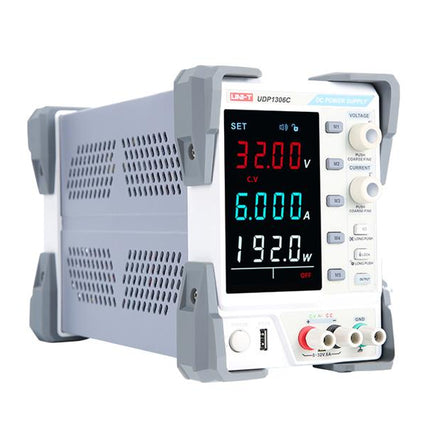

Fonte de Alimentação CC UNI-T UDP 1306C
A fonte de alimentação CC programável UDP1306C é uma fonte de alimentação de laboratório económica que inclui um canal de saída principal e um canal de carregamento USB. É uma fonte de alimentação básica para utilizadores que necessitam de uma fonte de alimentação mais pequena e altamente fiável. Comparado com as fontes de alimentação UDP de gama superior (multicanal), este modelo permite uma carga de canal mais elevada, até 6A a uma tensão de 32V.
A fonte de alimentação contém um transformador linear clássico e permite o funcionamento em modo de tensão constante (CV) dentro do intervalo de 0 a 32V ou em modo de corrente constante (CC) de 0 a 6A. Além disso, existe um conector USB no painel frontal, que pode ser utilizado para carregar, por exemplo, um telemóvel a uma tensão de 5V e uma corrente de até 3A.
A fonte de alimentação de laboratório possui um ecrã EBTN com três indicadores de alta precisão que exibem simultaneamente tensão, corrente e potência com uma precisão de 4 dígitos.
A fonte de alimentação possui parâmetros programáveis. Dispõe de 5 ranhuras de memória para fácil armazenamento e recuperação dos modos definidos, e um botão de bloqueio para evitar alterações indesejadas aos parâmetros. Na parte traseira da caixa da fonte de alimentação encontram-se conectores USB-Device e RS232, e uma interface DIGITAL I/O para controlo remoto da fonte de alimentação. Utilizando o software fornecido, é possível registar e exibir o consumo ou as características de carga da carga ligada em tempo real no PC conectado numa folha de cálculo Excel ou gráfico, e a comunicação com o computador pode ser realizada através de comandos SCPI.
As calibrações regulares podem ser realizadas através do software.
A fonte de alimentação contém uma ventoinha controlada por sobreaquecimento; a temperatura a longo prazo da fonte de alimentação é monitorizada por uma ventoinha de sobreaquecimento, que desliga a fonte de alimentação quando o valor limite é atingido e a reinicia após arrefecimento.
Parâmetros do produto:
- ajuste fino por software da tensão e corrente de saída
- três ecrãs de quatro dígitos para monitorização imediata da tensão, corrente e potência
- Ajuste de tensão de 0 a 32V com uma resolução de 60V, ajuste de corrente de 0 a 32V com uma resolução de 6mV
- funcionamento da fonte de alimentação em modo de tensão constante (CV) ou corrente constante (CC)
- Proteção contra sobretensão (OVP), proteção contra sobrecorrente (OCP), proteção contra sobretemperatura (OTP)
- um canal de carregamento, por exemplo, um telemóvel através da porta USB no painel frontal

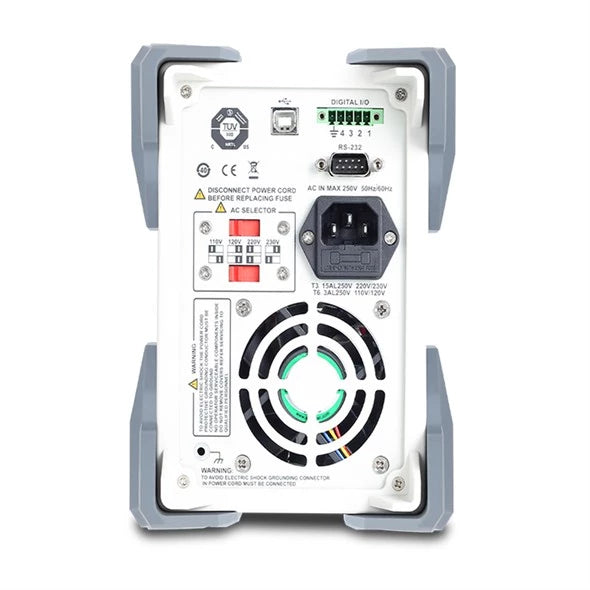

- Interfaces USB-Device, RS232 e DIGITAL I/O no painel traseiro
- sinal sonoro incorporado para indicar alterações de estado
- Botões de bloqueio para evitar alterações indesejadas aos parâmetros
- Ventoinha de arrefecimento inteligente controlada por temperatura
- Corte automático de energia em caso de sobrecarga do transformador
- no painel traseiro, seletor de tensão de entrada 110V/120V/220V/230V (CA 50/60Hz)
Parâmetros técnicos:
- tensão de saída nominal: 0 a 32V
- corrente de saída nominal: 0 a 32V
- corrente de saída nominal: 0 a aproximadamente 192 W
- Resolução de ajuste de tensão/corrente: 10 mV/1 mA
- Precisão de ajuste de tensão em modo (CV): ≤ (0,01% do valor medido + 3 mV)
- precisão de ajuste de corrente em modo (CC): ≤ (0,1% do valor medido mais ruído +3mA (-5 mA) a 20MHz) na saída principal: ≤2mV RMS / ≤3mA RMS
- Proteção nominal de tensão/corrente na saída USB: 5V ± 5%/3A
- Coeficiente de temperatura de tensão/corrente: ≤ 300ppm/°C // ≤ 300ppm/°C // ≤ 300ppm/°C tensão de alimentação
-°C 110V/120V/220V/230V / (50/60Hz)
- Proteção (para fonte de alimentação CA de 110/120V): tipo de fusível: T6.3AL/250V (20x5mm)
- proteção (para fonte de alimentação CA de 220/230V tipo: fusível T6.3AL/250V/CA): 35V/250V (20x5mm)
- dimensões (largura x altura x profundidade): 136 x 194 x 327mm
- peso: aprox. 7,5 kg
Conteúdo da embalagem individual:
- Fonte de alimentação de laboratório UDP1306C: 1 peça
- cabo de alimentação: 1 peça
- Cabo de interface USB-A para USB-B (UT-D14): 1 peça
- Conjunto de cabos de ligação com pinças tipo crocodilo: 1 conjunto
- manual do utilizador: 1 peça
- Cabo de comunicação RS232 (a pedido): 1 peça
Embalagem para clientes de volume:
- Quantidade padrão por caixa: 1 peça
- Dimensões padrão da caixa: 505 x 270 x 335 mm - Peso bruto da caixa: 6 kg
FABRICANTE: UNI-T
Link para download do software para PC:
https://instruments.uni-trend.com/EU-EN/powersupplies/udp1306c.html
