Descrição

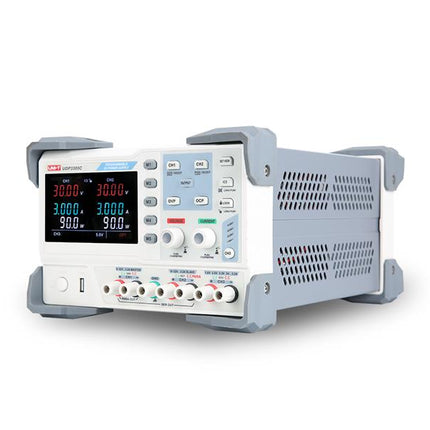

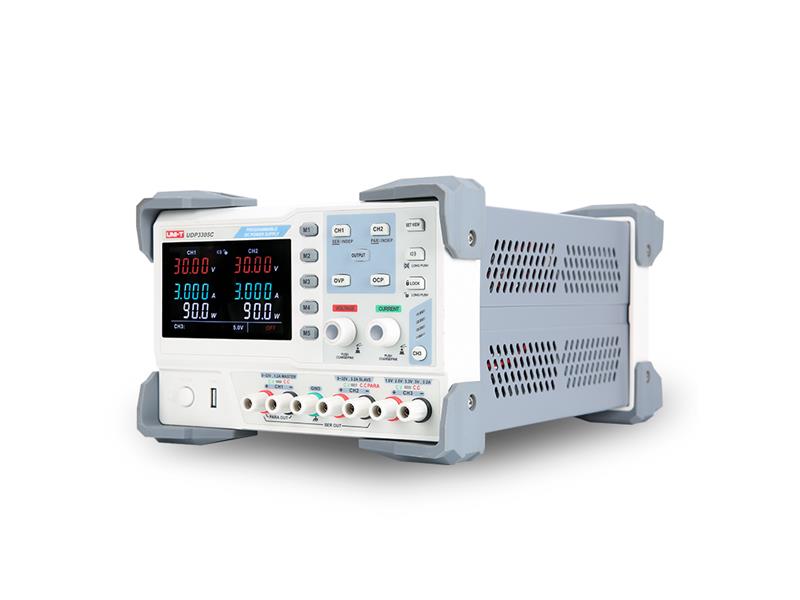

A fonte de alimentação programável DC UDP3305C é uma fonte de alimentação de laboratório independente de quatro canais e de baixo custo da UNI-T. A fonte de alimentação contém um transformador linear clássico e nos canais CH1 e CH2 permite o funcionamento em modo de tensão constante (CV) dentro da gama de 0 a 30V ou em modo de corrente constante (CC) de 0 a 5A. O canal CH3 fornece uma tensão de saída constante com a opção de selecionar um nível de 1.8V, 2.5V, 3.3V ou 5.0V e possui proteção contra sobrecarga quando o consumo de corrente atinge 3.2A. Além disso, existe um conector USB no painel frontal, que serve como canal CH4 e pode ser usado para carregar, por exemplo, um telemóvel a 5V/2A.
Os canais CH1 e CH2 podem operar de forma independente ou podem ser conectados internamente em série ou em paralelo, caso em que a fonte de alimentação fornece uma tensão de 0 a 60 V ou 0 a 50 V ou 30 V/10 A.
A fonte de alimentação de laboratório possui um ecrã EBTN com 6 indicadores de alta precisão que exibem simultaneamente tensões, correntes e potências nos canais CH1 e CH2 com 4 casas decimais.
A fonte de alimentação possui parâmetros programáveis. Possui 5 slots de memória para fácil armazenamento e recuperação de modos predefinidos e um botão de bloqueio para evitar alterações indesejadas nos parâmetros. Na parte traseira da caixa da fonte de alimentação encontram-se os conectores USB-Device e RS232 e uma interface DIGITAL I/O para controlo remoto da fonte de alimentação. Utilizando o software fornecido, é possível registar e exibir o consumo ou as características de carga da carga conectada em tempo real no PC conectado numa folha de cálculo Excel ou num gráfico, e pode comunicar com o computador através de comandos de comunicação SCPI. Calibrações regulares podem ser realizadas através do software.
A fonte de alimentação contém uma ventoinha controlada por temperatura; a sobrecarga de temperatura a longo prazo do transformador da fonte de alimentação de laboratório é monitorizada por sensores que desligam a fonte de alimentação quando o valor limite é atingido e a reiniciam após o arrefecimento.
Parâmetros do produto:
- ajuste fino de corrente e tensões CH1/2 em ambos os canais. Ecrãs de quatro dígitos para monitorização imediata de tensões, correntes e potências nos canais CH1 e CH2
- Ajuste de tensão de 0 a 30V com uma resolução de 10mV
- Ajuste de corrente de 0 a 5A com uma resolução de 1mA
- Funcionamento dos canais CH1 e CH2 em modo de tensão constante, com a opção de conectar os canais CH1 e CH2 em série ou em paralelo
- Proteção contra sobretensão (OVP), proteção contra sobrecorrente (OCP), proteção contra sobretemperatura (OTP)
- Canal CH3 com uma tensão fixa de 1.8V; 2.5V; 3.3V ou 5.0V, máx. 3.2A
- Canal CH4 na porta USB do painel frontal para carregamento, p. ex. um telemóvel
- campainha embutida para indicar mudanças de estado
- Botões de bloqueio para evitar alterações indesejadas nos parâmetros
- Interfaces USB-Device, RS232 e DIGITAL I/O no painel traseiro
- Ventoinha de arrefecimento controlada por temperatura
- Desligamento da fonte de alimentação em caso de sobrecarga do transformador de tensão
- seletor de tensão traseiro
110V/120V/220V/230V (AC 50/60Hz)
Parâmetros técnicos:
- Tensão de saída nominal CH1 e CH2: 0 a 30V
- Corrente de saída nominal CH1 e CH2: 0 a 5 A
- tensão de saída total
- 30 V
resolução (CH1 e CH2): 10 mV/1 mA
- em modo (CV), precisão de ajuste de tensão (CH1 e CH2): ≤ (0.01% do valor medido +3 mV, com corrente ≤ 3 A)
- em modo (CV), precisão de ajuste de tensão (CH1 e CH2): ±5% do valor medido, para corrente > 3 A
- em modo (CC), precisão de ajuste de corrente (CH1 e CH2): ≤ (0.2% do valor medido +3mA)
- ruído e distorção (20 Hz a 20 MHz) nas saídas CH1 e CH2: ≤1 mV RMS / ≤3 mA RMS – tensão de saída nominal / ≤3 mA RMS – corrente nominal 1.8 V; 2.5 V; 3.3 V; 5.0 V (±3%, pode ser ajustada com precisão)/máx. 3.2 A
- ruído e zumbido (20 Hz a 20 MHz) na saída CH3: ≤2 mV
- Tensão de saída/máx. corrente no canal CH4 (USB): 5 V ± 0.25 V/2 A
- coeficiente de temperatura de tensão/corrente: ≤ 300 ppm/°C // ≤ 300 ppm/°C
- Tensão de alimentação nominal: AC 110V/120V/220V/220V/20V (proteção)
tipo de fusível de alimentação CA: t6.3al>
- proteção (com alimentação CA 220/230V): tipo de fusível: T3.13AL/250V (20x5mm)
- dimensões (largura x altura x profundidade): 16 mm x 40 x 40 mm aprox. 10.2 kg
- peso bruto da caixa: 12 kg
Conteúdo da embalagem individual:
- Fonte de alimentação de laboratório UDP3305C: 1 pc
- cabo de alimentação: 1 pc
- Cabo de interface USB-A para USB-B (UT-D14): 1 conjunto de cabos de conexão
- 1 pc
conjunto
- Fusíveis sobressalentes: 1 pc
- manual do utilizador: 1 pc
- Cabo de comunicação RS232 (a pedido): 1 pc
Embalagem para clientes em massa:
- quantidade padrão por caixa: 2 pcs
- Dimensões padrão da caixa: 445 x 3003 mm
FABRICANTE: UNI-T
Link para download do software para PC:
https://instruments.uni-trend.com/EU-EN/powersupplies/udp3300.html
