Descrição

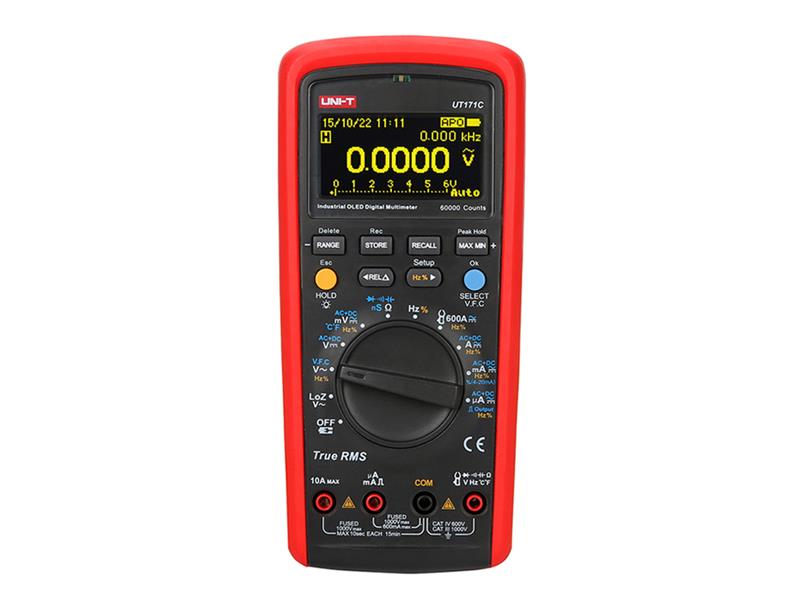

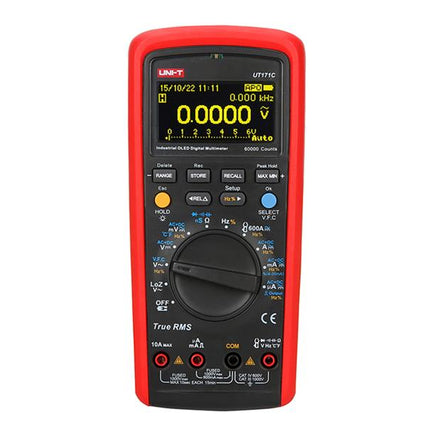

Multímetro UNI-T UT171C
Os multímetros da série UT171 são multímetros portáteis com comutação de gama automática e manual e uma resolução de 4 3/4 a 4 5/6 dígitos. Estes dispositivos pertencem à classe média superior, destacam-se pelo design e fiabilidade de qualidade, sendo também adequados para uso industrial. Podem medir tensão e corrente AC/DC, resistência, teste de diodo, teste de continuidade, capacitância, frequência, ciclo de trabalho, temperatura, laço de corrente de 4-20mA, condutividade, VFC e NCV. Os dispositivos permitem armazenamento de dados e conexão via USB com isolamento ótico ou via Bluetooth.
O multímetro UNI-T UT171C é o melhor instrumento da série UT171.
Ao contrário do UT171A, o UT171C tem uma gama mais ampla para medição de resistência e capacitância, bem como medição de resistência (inversa). O tipo de display é OLED com matriz de pontos. A gama de exibição é de ±60.000 para tensões, correntes e frequências, e ±6.000 para medições de capacitância. O display inclui um gráfico de barras analógico de 31 segmentos. A taxa de atualização é de 4 a 5 vezes por segundo. Os fusíveis são protegidos por fusíveis tubulares (fusível 10A FF 10A H / 1000V (10 x 38mm); fusível mA / µA FF 800mA H / 600V (6 x 32mm)). O dispositivo pode testar os seus próprios fusíveis (sem abrir o dispositivo). O multímetro é alimentado por uma bateria de lítio de 7,4 V / 1800 mAh. A gama de medição pode ser selecionada automaticamente ou manualmente. Cabos de teste com pontas nas categorias de segurança CAT III 1000V e CAT IV 600V estão incluídos.
Especificações do produto:
- totalmente em conformidade com a IEC/EN61010-1 e possui isolamento duplo
- classificado como CAT III 1000V - instalação elétrica incluindo distribuição trifásica
- classificado como CAT IV 600V - instalação elétrica exterior (caixas de fusíveis, início da instalação interior)
- A exibição máxima é de 60.000, um display OLED matricial invertido
- Display de medição de frequência de 60.000 contagens
- Display de medição de capacitância de 6000
- Taxa de atualização para a maioria das medições: 4 a 5 vezes por segundo
- Gama de medição manual
-/> Gamas: 600 mV / 1000 V
- Gamas de medição de corrente AC: 600 µA / 10 A
- Gamas de medição de tensão DC: 600 mV / 1000 V
- Gamas de medição de corrente DC: 600 µA / 10 A
- Gamas de medição de corrente
-600/10 A
Grampo A
- Gamas de medição de resistência: 600 Ω / 60 MΩ
- Gamas de medição de capacitância: 60,00 nF / 60,00 mF
- Gamas de medição: 60 Hz a 10 MHz
- Ciclo de trabalho do gerador de sinal de onda quadrada de 0,80 Hz a 0,80 Hz
: 1,0% a 99%
- Gama de medição do ciclo de trabalho: 100,0 ms a 0,100 µs
- Gama de medição de condutividade: 60 nS
- Gama de medição de temperatura: -40 °C a 1000 °C (fornecido apenas com um termopar tipo K + níquel-cromo-silício + níquel 230°C)
- Alta precisão
- Escala de gráfico de barras analógico, 31 divisões
- TRMS, medição de tensão rms, tensão AC e correntes
- Durante a medição de tensão AC, a frequência ou o ciclo de trabalho da tensão podem ser medidos no display secundário
- No display secundário, também é possível medir o componente AC sobreposto à tensão DC
- Registo de dados de 1000 valores
- Modo de medição relativa
- medição da resposta de pico MAX e 1 MIN
Fiação defeituosa
- Indicador de bateria fraca
- Desligamento automático (modo de suspensão quando inativo)
- Proteção contra sobrecarga para entradas de tensão
- Proteção contra sobretensão nas entradas com fusíveis de ação rápida
- Impedância de entrada de 10MΩ
- Deteção de tensão sem contato sem sondas de teste
- Transição de semicondutores para díodos e semicondutores de teste de tensão de 3V
- Alimentado por uma bateria de iões de lítio de 7,4V / 1.800mAh
- Cabo USB fornecido com conversor; software pode ser descarregado do site do fabricante: https://meters.uni-trend.com/product/ut171-series/#Docs
- Opção de comprar um adaptador Bluetooth
DC-D08V/UT-D08V fornecido com fonte de alimentação de 500mA e acessórios
- A medição em campos eletromagnéticos com intensidade de 1V/m também é possível, com um erro adicional de 5%
Parâmetros técnicos:
(a precisão é definida a 23°C ± 5°C e humidade relativa inferior ou igual a 75%)
- Resolução da medição de tensão DC (impedância de entrada) é:
600,00 mV / 10 µV / ± 0,025% + 5
6,0000 V / 0,1 mV / ± 0,025 % + 5
60,000 V / 1 mV / ± 0,025 % + 5 / ± 0,0 mV / ± 0,0 mV 0,03 % + 5
1000,0 V / 100 mV / ± 0,03 % + 5
- Medição de tensão AC (impedância de entrada é 10 MΩ, 45 Hz a 1 kHz):
(gama / resolução / precisão)
0,03 % + 5 mV ± 0,4 % + 40
6,0000 V / 0,1 mV / ± 0,025 % + 5
60,000 V / 1 mV / ± 0,025 % + 5
600,00 V / 10 mV / 10 mV / ± 0,000 V / 1 mV / ± 0,000 V / 1 mV / ± 0,000 V / 10 mV / ± 0. 100 mV / ± 0,03% + 5
LoZ 100,0 V / 0,1 V / ± 2,0 % + 10
V.F.C. 600V/1000V / 0,01 V/0,1 V / ± 2,0 % + 10
- Medição DC:
(gama / resolução / precisão)
600,0 µA / 0,01 µA / ± 0,20 µA / ± 0,20 µA / ± 0,20 %/0 µA 0,1 µA / ± 0,25 % + 2
60,000 mA / 1 µA / ± 0,7 % + 2
600,0 mA / 10 µA / ± 0,15% + 2
6,000 A / 0,1 mA / ± 0,1 mA / 1 mA / ± 0,5 % + 2
% (4–20 mA) / 0,01 % / ± 0,5 % + 2
- Medição de corrente AC (45 Hz a 1 kHz):
(gama / resolução / precisão)
- Medição de corrente AC (45 Hz a 1 kHz):
(gama / resolução / precisão)
0. 0,75% + 20
6000,0 µA / 0,1 µA / ± 0,75% + 20
60,000 mA / 1 µA / ± 0,75% + 20
600,000 mA / ± 2,0 µA / ± 2,0 %
6,0000 A / 0,1 mA / ± 1,5 % + 20
10,000 A / 1 mA / ± 1,5 % + 5
- Medição de corrente DC usando o alicate amperímetro:
Gama de 60 A (a 10 mV / ± 0,01 precisão) + 30)
Gama de 600A (a 1mV/A) / resolução 0,01A / precisão ±(1,0% + 30)
- Medição de corrente AC usando o alicate amperímetro:
Gama de 60A (a 10mV/A) / resolução 0,001%/(0,001%
/ precisão) gama de 600A (a 1mV/A) / resolução 0,01A / precisão ±(1,2% + 30)
- Medição de resistência e condutividade:
(gama / resolução / precisão)
600,00 Ω / 0,01 Ω / 0,01 Ω / ± 0,0 Ω / ± 0,0 Ω / ± 0,0 Ω / ± 0,0 Ω kΩ / 0,1 Ω / ± 0,05 % + 2
60,000 kΩ / 1 Ω / ± 0,05 % + 2
600,00 kΩ / 10 Ω / ± 0,05 % + 2
6,000 MΩ / ± 0,000 Ω / ± 0,05 % + 2
60,000 MΩ / 1 kΩ / ± 3 % + 2
60,00 nS / 0,01 nS / ± 1 % + 10 (S = unidade Siemens)
- Medição de capacitância:
(gama / resolução / precisão)
3 p.
60,00 nF a 600,0 µF / 10 pF a 100 nF / ± 2,5 % + 5
6,000 mF a 60,00 mF / 1 µF a 10 µF / ± 10 % período de medição: ciclo e frequência
Gama de medição: (gama / resolução / precisão)
60,000 Hz a 10,000 MHz / 0,0001 Hz a 0,001 MHz / ± 0,01% + 5
0,1% a 99,9% / 0,1% / ± 3,0% / ¼ a 410
- Gerador de onda quadrada:
Frequência 0,5 Hz a 4800 Hz / passo de 0,1 Hz / precisão 0,1 % / ± ¼ a 5 %. 100% / passo de 0,1% / precisão ± 0,5 %
Amplitude / 0,8 Vp / precisão ± 0,2 Vp
- Tipo de display invertido, OLED matricial
- Frequência de amostragem: 4 a 5 / 0 seg. Display analógico: 31 segmentos
- Fonte de alimentação: bateria de iões de lítio de 7,4V / 1800mAh
- Proteção de fusível de 10A com fusível FF 10A H / 1000V (10 x 38mm)
- Proteção de fusível mA / µA: FF 800mA / 610mA/H 30/mm fusível; dimensões do instrumento: 206 x 95 x 53 mm
- Peso: aprox. 500 g (incluindo baterias)
- temperatura de operação: 0°C a 40°C
- humidade relativa de operação a 0°C a 30°C inferior ou igual a 75%, a 30°C a 40°C inferior ou igual a 50%
- Temperatura de armazenamento: -5/10°C; até -10°C para alicates amperímetros, para gamas até 600A
- O dispositivo cumpre as seguintes normas:
cETLus, CAT III 1000V, CAT IV 600V, isolamento duplo, proteção contra sobretensão superior a 1000V
EN 61326-1: 201; EN 61326-2-2: 2013
EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012
Em conformidade com UL STD.: 61010-1, 61010-2-030
Certificado para CSA STD. C22.2 No. 61010-1, 61010-2-030, 61010-2-033
- Fabricante: UNI-TREND
-
Conteúdo da embalagem:
- Multímetro UT171C com caixa de armazenamento Li-I
-7 com bateria de 4V, 1800mAh - incorporada
- Fusível F1: FF 800mA H 1000V (6 x 32mm) - no dispositivo
- Fusível F2: FF 10A H 1000V (10 x 38mm) - no dispositivo
- Cabo USB com conversor optoeletrónico
- Termopar tipo K (níquel-cromo-níquel-silício) até +230 °C
- Pontas de prova com CAT III 1000V, CAT IV 600V
- Fonte de alimentação DC 10V / 500mA com acessórios
- Manual do utilizador em checo, eslovaco e inglês
