Descrição
Multímetro UNI-T UT181A
O UNI-T UT181A é um multímetro portátil inteligente com comutação de gama automática ou manual que mede valores RMS, máximos, mínimos ou médios. O dispositivo pertence a uma classe superior, destaca-se pelo design de qualidade e fiabilidade, sendo adequado para uso industrial. É resistente à água e ao pó, com classificação IP65. O display é um LCD gráfico retroiluminado com uma resolução máxima de 4 5/6 dígitos, sendo o valor máximo de visualização ±60.000. O multímetro permite a medição de tensões e correntes AC/DC, resistência, teste de díodos, teste de continuidade, capacitância, frequência, ciclo de trabalho, temperatura, condutividade, medição comparativa, medição de valor relativo, deteção de pico de dados até 02000 e registo de dados. O dispositivo permite armazenar dados num PC usando um adaptador USB isolado opticamente ou Bluetooth. O display inclui um gráfico de barras analógico com 61 segmentos. O multímetro possui um relógio interno que exibe a hora e a data, que podem ser automaticamente atribuídas a amostras armazenadas de valores medidos em intervalos que variam de 1 segundo a 1 hora, incluindo o tempo de armazenamento (até dias). Opção para incluir um filtro passa-baixo para medições em inversores e geradores. A medição de temperatura é possível em dois canais. Os fusíveis são protegidos por fusíveis tubulares (10A FF 10A H / fusível de 1000V (10 x 38mm); mA/µA FF 800mA H / fusível de 600V (6 x 32mm)). O dispositivo pode testar os seus próprios fusíveis (sem abrir o dispositivo). O multímetro é alimentado por uma bateria de lítio de 7.4V/2000mAh. Cabos de teste com pontas de segurança CAT III 1000V e CAT IV 600V estão incluídos.
Especificações do produto:
- cumpre integralmente a norma IEC / EN61010-1 e possui isolamento duplo
- classificado como CAT III 1000V - instalação interna incluindo distribuição trifásica
- classificado como CAT IV 600V - instalação elétrica externa (elementos de fusíveis, início da instalação interna)
- Display a cores (64K cores), display gráfico TFT LCD de 3.5" com resolução de 320 x 240 pixels
- o valor máximo exibido é 60.000,
- display de medição de frequência de 60.000 contagens
- Display para medição automática ou manual de capacitância 60-
precisão
- Faixas de medição de tensão AC - 60 mV / 1000 V para frequências de 45 Hz a 100 kHz
- Faixas de medição de corrente AC - 600 μA / 10 A para frequências de 45 Hz a 10 kHz
- Faixa de medição DC / V - 160 mV - 160 mV Faixas de medição de corrente DC - 600 μA / 10 A
- Faixas de medição AC+DC (tensões AC com componente DC) - 60 mV / 1000 V
- Faixas de medição AC+DC (correntes AC com componente DC) - 600 µA / 10 A
- Faixa de resistência 600 µA / 10 A
- 60 mV / Ω
- Faixas de medição de capacitância - 6.00 nF / 60.00 mF
- Faixas de medição de 60 Hz a 60 MHz
- Gerador de onda quadrada de 0.5 Hz a 4800 Hz
- Faixa de medição de 10% a 99% (10 Hz a 10 Hz) da largura do pulso
-02k-0 250.0 ms
- Faixa de medição de condutividade 60 nS
- Faixa de medição de temperatura: -40°C a 1000°C (com termopares de níquel-crómio-níquel-silício tipo K fornecidos apenas até +230°C)
- escala de medição de gráfico de barras analógico, medição de tensão gráfico de barras de 61, divisão de tensão TRRM/61, tensão e correntes
- durante a medição de tensão AC, a frequência ou ciclo de trabalho da tensão pode ser medida no display secundário
- no display secundário, é possível medir o componente AC sobreposto à tensão DC
- registo de dados de 20.000 valores
- possibilidade de medição relativa dos valores s, B numa escala logarítmica com exibição simultânea da tensão no display secundário em V
- capacidade de armazenar amostras de valores medidos em intervalos que variam de 1 segundo a 1 hora, incluindo a duração em que os dados devem ser guardados (até dias)
- Medição de picos MAX e MIN com um tempo de resposta de 1 ms
- Indicação de ligações soltas
- Definição automática do tempo de desligamento da bateria
- Indicador de desligamento automático da bateria (no MENU)
- Proteção contra sobrecarga para entradas de tensão
- Proteção de entrada de corrente com fusíveis de ação rápida
- Impedância de entrada 10MΩ
- Teste de díodos e junções semicondutoras com tensões de 0 a 3V
- Alimentado por uma bateria de iões de lítio de 7.4V / 2000mAh; o cabo USB pode ser descarregado do website do fabricante; o software pode ser descarregado do website do fabricante: https://meters.uni-trend.com/product/ut181a/
- Adaptador Bluetooth UT-D08 opcional disponível
- Fornecido com uma fonte de alimentação DC de 10V / 500mA e acessórios
- A medição de EMF é possível a 1V/m com um erro adicional de 5%
Parâmetros técnicos
. :
(A precisão é definida a 23 °C ± 5 °C e humidade relativa inferior ou igual a 75%; a calibração é recomendada uma vez por ano)
- Medição de tensão DC (a impedância de entrada é de 10 mΩ):
(gama/resolução/precisão)
60.00 mV///gama/resolução/precisão)
600.00 mV / 10 µV / ± 0.025 % + 5
6.0000 V / 0.1 mV / ± 0.025 % + 5
60.000 V / ± 5.000 V / ± 0.1 mV / ± 0.1 mV 600.00 V / 10 mV / ± 0.03 % + 5
1000.0 V / 0.1 V / ± 0.03% + 5
- Medição de tensão AC (impedância de entrada aprox. 10 MΩ; 45 Hz a 1 kHz; 1 kHz a 1 kHz; 1 kHz a 1 kHz; 10 kHz a 20 kHz; 20 kHz a 100 kHz):
(gama / resolução / precisão até 1 kHz / precisão até 10 kHz / precisão até 20 kHz / precisão até 20 kHz) mV / 1µV / ± 0.6 % +60 / ± 1.2 % + 60 / ±3 % + 60 / ±4 % + 60
600.00 mV / 10 µV / ± 0.3 % +30 / ± 1.2 % + 40 / ±4 % / ±4 % / ±4 %
6.0000 V / 0.1 mV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / ±4 % + 40
60,000 V / 1 mV / ± 0.3 % +30 / ± 1.2 % + 40 / ± 1.2 % + 4 % / ± 4 % / ± 4 % / ± 4 %
600.00 V / 10 mV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / apenas para orientação
1000.0 V / 0.1 V / ± 0.6 % + 30 / ± 3 % + 40 / ± 6 % ++ cc
< / apenas para orientação
medição de tensão (impedância de entrada aprox. 10MΩ; 45Hz a 1kHz; 1kHz a 10kHz; 10kHz a 35kHz):
(gama / resolução / precisão até 1 kHz / precisão até 1 kHz / precisão até 1 kHz / precisão até 1 kHz 35 kHz)
60.00 mV / 1 µV / ± 1 % +80 / ± 3 % + 40 / ± 6 % + 60
600.00 mV / 10 µV / ± 1 % +80 / ± 3 % + 40 / ± 6 % + 60 / ±6 %/0. / ± 1 % +80 / ± 3 % + 40 / ±6 % + 40
60,000 V / 1 mV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 40
600.00 V / 10 mV / ± 1 % apenas indicativo / 80 / ± 1 % + 80 / ± 1 % indicativo 1000.0 V / 0.1 V / ± 1.2 % + 80 / apenas indicativo / apenas indicativo
- Medição DC:
(gama / resolução / precisão)
600.0 μA / 0.01 μA / ± 0.20 μA / ± 0.20 μA / + 0.20 μA / . μA / ± 0.25 % + 2
60,000 mA / 1 μA / ± 0.7 % + 2
600.0 mA / 10 μA / ± 0.15% + 2
6,000 A / 0.1 mA / ± 0.1 mA / ± 1.0 1 mA / ± 0.5 % + 2
- Medição de corrente AC (45 Hz a 1 kHz; 1 kHz a 10 kHz):
(gama / resolução / precisão até 1 kHz / precisão até 10 kHz)
0 μA / 0 μA ± 0.6% + 40 / ± 1.2% + 40
6000.0 μA / 0.1 μA / ± 0.6 % + 20 / ± 1.2 % + 40
60,000 mA / 1 μA / ± 0.6% + 40% / ± 4% + 40%
600.00 mA / 10 μA / ± 0.6 % + 20 / ± 1.2 % + 40
10,000 A / 1 mA / ± 1 % + 20 / ± 3 % + 40
- Medição de corrente AC+DC até (1 kHz a 10 kHz em; 10 kHz):
(gama / resolução / precisão até 1 kHz / precisão até 10 kHz)
600.00 μA / 0.01 μA / ± 0.8 % + 40 / ± 2 % + 40 / ± 2 % + 40 μA / ± 0 μA / ± 0 μA / ± 0.01 μA 0.8 % + 20 / ± 2 % + 40
60,000 mA / 1 µA / ± 0.8 % + 40 / ± 2 % + 40
600.00 mA / 10 µA / ± 0.8% + 20 / ± 1% / 0.0% + 40
± 1.2 % + 20 / ± 3 % + 40
- Medições de resistência e condutividade:
(gama / resolução / precisão)
600.00 Ω / 0.01 Ω / No modo REL: ± 0.05 %/0.01 Ω / 0.05 %/0 Ω 0.1 Ω / ± 0.05 % + 2
60,000 kΩ / 1 Ω / ± 0.05 % + 2
600.00 kΩ / 1 Ω / ± 0.05 % + 2
6.0000 MΩ / 0.1 kΩ / ± 0.1 kΩ / 0.1 kΩ / ± 0.1 kΩ / 1 Ω / ± 0.05 % + 2 60.000 MΩ / 1 kΩ / ± 2 % + 10
60.00 nS / 0.01 nS / ± 2 % + 10 (S = unidade Siemens)
- Medição de capacitância:
6,000 nF / 1 pF / ± 3.0 % + 10
60.00 nF / 10 pF / ± 2.5 % + 5
600 nF a 600 µF / 0.1 nF a 0.01 µF / ± 2.5 % / ± 6 mF / ± 2.5 % + 5
% + 5
60 mF / 10 µF / Não especificado
- Medição de frequência, ciclo de trabalho e período (largura de pulso):
(gama / resolução / precisão)
60.0.0.0.000 Hz / Hz / ± 0.000. % + 8
600 Hz a 60 MHz / 0.01 Hz a 0.001 MHz / ± 0.01 % + 5
10 % a 90 % (10 Hz a 2 kHz) / 0.01 % / ± 1.2 % + 30 µs / ± 25 µs / ± s / s 1.2 % + 30
- tipo de display: TFT LCD a cores 64K, com resolução de 320 x 240 px
- número de dígitos: 60.000
- display analógico: 61 segmentos
- fonte de alimentação: bateria de iões de lítio de 7.4V / 1000 mAh com fusível de 10A H / 1000V (10 x 38mm)
- fusível: 800mA H / 1000V (6 x 32mm)
- dimensões do dispositivo: 225 x 103 x 59 mm
- Peso: aprox. 6°C a temperatura de operação
- 50°C
- humidade relativa de operação a 0°C a 30°C inferior ou igual a 80%; a 30°C a 40°C inferior ou igual a 75%; a 40°C a 50°C inferior ou igual a 45%;
- altitude de operação; 30°C a 60°C
- Opção de compra de um adaptador Bluetooth UT-D07 para transferência de dados para um PC
- O dispositivo cumpre as seguintes normas:
cETLus, CAT III 1000V, CAT IV 600V, isolamento duplo, proteção contra sobretensão < 1/00 V 61326-1: 2013; EN 61326-2-2: 2013
EN 61010-1: 2010; 61010-1, 61010-2-030
Certificado de acordo com CSA STD C22.2 No. 61010-1, 61010-2-030, 61010-2-033
- Fabricante: UNI-TR/

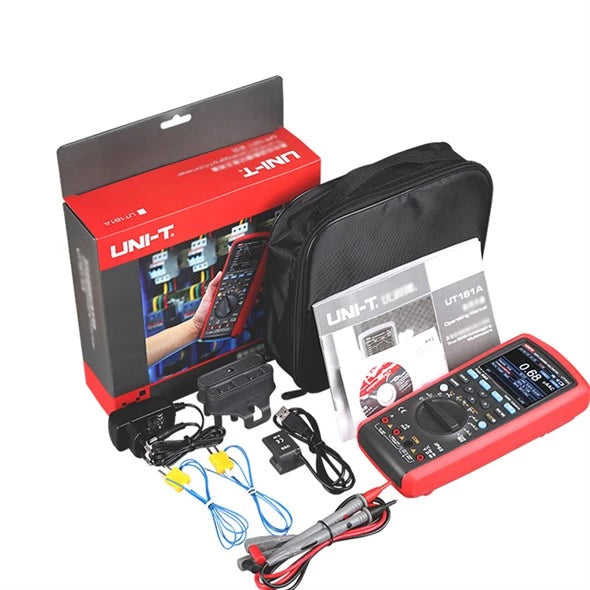

Conteúdo da embalagem:
- Multímetro UT181A com estojo de armazenamento
- Bateria de iões de lítio de 7.4V / 2000mAh - no dispositivo
- Fusível F1: FF 800 mA H 1000 V (6 x 32 mm) – no dispositivo
- Fusível F2: FF10 - 1000 V (FF100) no dispositivo
- 1 x cabo USB com conversor optoeletrónico
- 2 x Termopar tipo K (níquel-crómio-níquel-silício) até +230°C
- 1 par de cabos de teste com pontas CAT III 1000 V, CAT IV 600 V
- 1x conetor de carregamento DC
-
10V / 500mA
- manual do utilizador em checo, eslovaco e inglês
