Descrição
Este produto tem uma garantia de 3 anos.

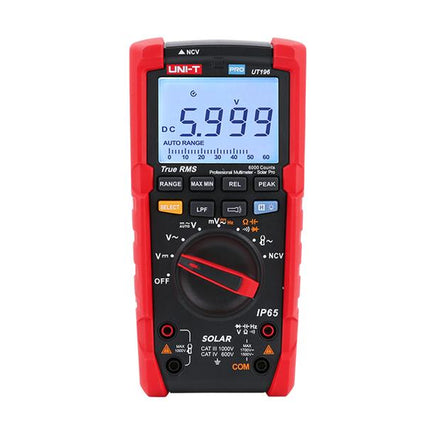

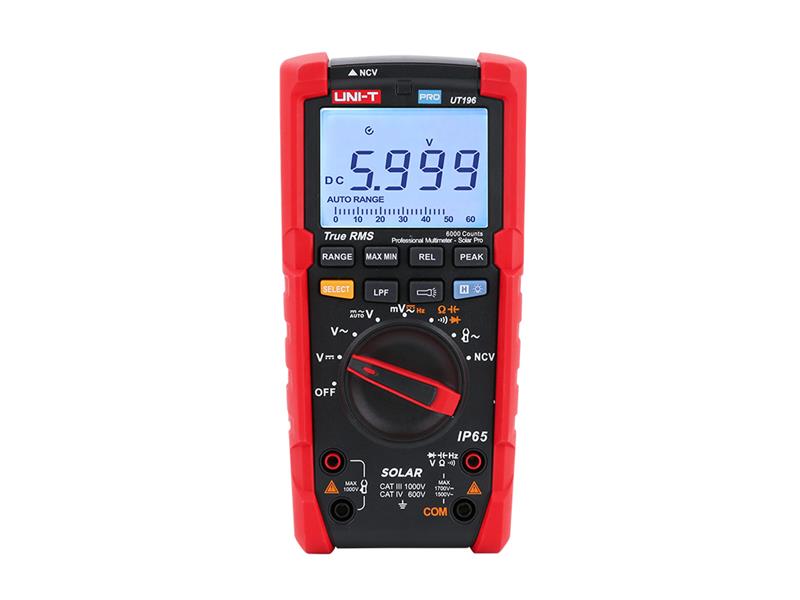

O multímetro solar UT196 True RMS da UNI-T é um produto de nível profissional projetado para profissionais que instalam ou fazem a manutenção de centrais fotovoltaicas ou eólicas. O design do dispositivo permite que este opere em ambientes externos adversos – tem proteção IP65 e pode resistir a uma queda de uma altura de 2 m. Este multímetro mede tensão CC até 1700 V e tensão CA (True RMS) até 1500 V numa gama de frequências de 45 a 1000 Hz. Com a espira de corrente UT-CS09D Flex opcional, permite a medição sem contato de correntes CA de 1,5 a 3000 A, mesmo em espaços confinados. Além disso, o UT196 mede frequência, resistência, capacitância, transições de semicondutores e continuidade do circuito elétrico.
A função de filtro passa-baixo permite filtrar a interferência de RF gerada pelo inversor. O modo de baixa impedância pode ajudar na resolução de problemas de circuitos sensíveis, bem como de circuitos que podem conter tensões parasitas. Uma lanterna embutida, uma luz de fundo brilhante e alarmes sonoros e visuais permitem que os utilizadores concluam o seu trabalho com segurança e eficiência, mesmo em ambientes escuros e ruidosos.
O multímetro digital solar UT196 foi concebido com proteção contra sobrecarga de 1700 V CC, 1500 Vrms CA e testado para utilização segura num ambiente certificado CAT III 1000 V, CAT IV, UK e CA 600 Vrms. cETLus.
Especificações do produto:
- Multímetro multifuncional projetado para uso em instalações fotovoltaicas e eólicas, tanto externas quanto internas
- medição de tensão CA/CC, resistência, capacitância, frequência, díodos, continuidade do circuito, com espira de corrente externa e corrente CA
- ecrã LCD
- retroiluminado, valor máximo
- ecrã: ± 6000, os valores são atualizados 2 a 3 vezes por segundo
- gráfico de barras analógico: sim, 31 segmentos, taxa de medição de 30 vezes por segundo
- comutação de gama: automática / manual
- deteção automática de tensão CA/CC: sim
- medição de campo eletromagnético sem contato (NCV): sim
- teste de díodo (junções de semicondutores): sim, tensão de circuito aberto aprox. 3 V
- teste de continuidade do circuito elétrico: sim, o circuito é considerado fechado quando R ≤ 10 Ω, então o campainha emite um bipe
- filtro passa-baixo embutido (LPF): sim, quando o LPF é ativado, as tensões interferentes acima de 1,2 kHz são atenuadas em ≥ -3 dB/0> Hz em relação à atenuação medida
- sim
- Peak Hold: sim
- Data Hold: sim
- Modo Máx/Mín: sim
- Fonte de alimentação: bateria de 9V / 6F22,
- Indicação de bateria fraca: sim, quando a tensão cai abaixo de <7,5V, - desligamento automático durante a inatividade
- 1
- minutos
- Lanterna embutida: sim
- indicador audível e visual: sim
Parâmetros técnicos:
Medição de tensão CC (V): Gama / Resolução / Precisão
600,0 mV / 0,1 mV / ±(0,5%/1 V/5,0)
±(0,2%+5)
60,00 V / 0,01 V / ±(0,2% + 5)
600,0 V / 0,1 V / ±(0,2% + 5)
1700 V / 1 V / ±(0,2%+5)
A gama de entrada é aproximadamente mV/CC. 1 GΩ.
Medição de tensão CA (V): Gama / Resolução / Precisão
600,0 mV / 0,1 mV / 45 Hz a 500 Hz: ± (0,8%+3); 500 Hz a 1 kHz: ± (1,8%+3)
6,000 V / 0,001 V / 45 Hz a 500 Hz: ± (0,8%+3); 500 Hz a 1 kHz: ± (1,8%+3)
60,00 V / 0,01 V / 45 Hz a 500 Hz: ± (0,8% + 3); 500 Hz a 1 kHz: ± (1,8% + 3)
600,0 V / 0,1 V / 45 Hz a 500 Hz: ± (0,8%+3); 500 Hz a 1 kHz: ± (1,8%+3)
1500 V / 1 V / 45 Hz a 500 Hz: ± (0,8% + 3); 500 Hz a 1 kHz: ± (1,8% + 3)
Impedância de entrada na gama mV/CA é aprox. 10 MΩ.
Medição automática de tensão CA/CC: gama automática / Resolução / Precisão
0 V a 600,0 V / 0,1 V / CC a 500 Hz: ± (2,0%+3); 500 Hz a 1 kHz: ± (4,0%+3)
Com seleção automática de gama, LPF, seleção de Peak Hold não é possível; a impedância de entrada é de 2 MΩ
Medição de resistência: gama / resolução / precisão
600,0 Ω / 0,10 Ω / ±20,10 Ω / ±20,10 Ω 1 Ω / ± (0,8%+2)
60,00 kΩ / 10 Ω / ± (0,8% + 2)
600,0 kΩ / 100 Ω / ± (0,8% + 2)
6,000 MΩ / 1 kΩ / ± (1,2%/+6 Ω)<0br/>+3 Ω. (2,5%+5)
Medição de capacitância: Gama / Resolução / Precisão
60,00 nF / 0,01 nF / no modo REL: ± (3%+10)
600,0 nF / 0,1 nF / ± (1,9% > +5,00 μF / 0,00 μF / 0,00 μF / 5,00 μF) ± (1,9% + 5)
60,00 μF / 0,01 μF / ± (1,9% + 5)
600,0 μF / 0,1 μF / ± (1,9%+5)
6,000 mF / 0,001 mF / ± (5% > +5)
0,001 mF / 0,001 mF / ± (5% >+5) ± (5%+5)
Medição de correntes CA com uma espira de corrente UT-CS09D Flex: Gama / Resolução / Precisão
30,00 A / 0,01 A / ± (0,8%+8)
300,0 A / 0,1 A /+300,0 A / 0,1 A /+0. ± (0,8%+8)
Medição de frequência: Gama / Resolução / Precisão
60,00 Hz a 1,000 MHz / 0,1 Hz a 0,001 MHz / ± (0,08% +4)
Outros parâmetros de operação: -0,001 MHz 40°C (32°F – 104°F)
- Temperatura de armazenamento: -10°C a 50°C (14°F a 122°F)
- humidade relativa: ≤75% RH (0°C - 30°C), ≤50% RH (30°C) altitude de operação -
≤2000m
- Imunidade EMC: em conformidade com EN61326-1: 2013, EN61326-2-2: 2013
- Fonte de alimentação: bateria de 9V / 6F22
- Dimensões externas: 195 x 95 x 58 mm
- Peso: 4–85 g
- Teste de queda: 2m
- Certificação: CE, UKCA, cETLus (CAT III 1000V, CAT IV 600V)
- Em conformidade com as normas: EN61010-1, EN61010-2-033, EN/IEC 61010-031 :-Conteúdo da embalagem individual :-/>
Multímetro Solar PRO UT196: 1 unid.
- pontas de prova: 1 par
- bateria de 9V/6F22: 1 unid.
- manual do utilizador: 1 unid.
Fabricante:
UNI-TREND
-
