Descrição

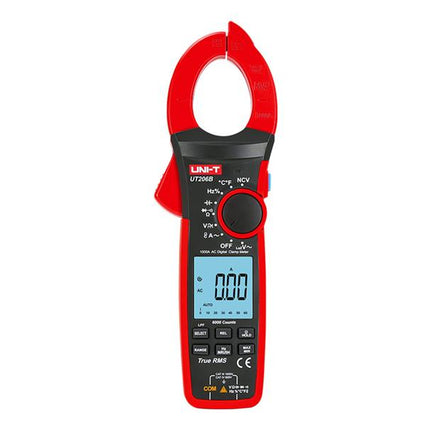

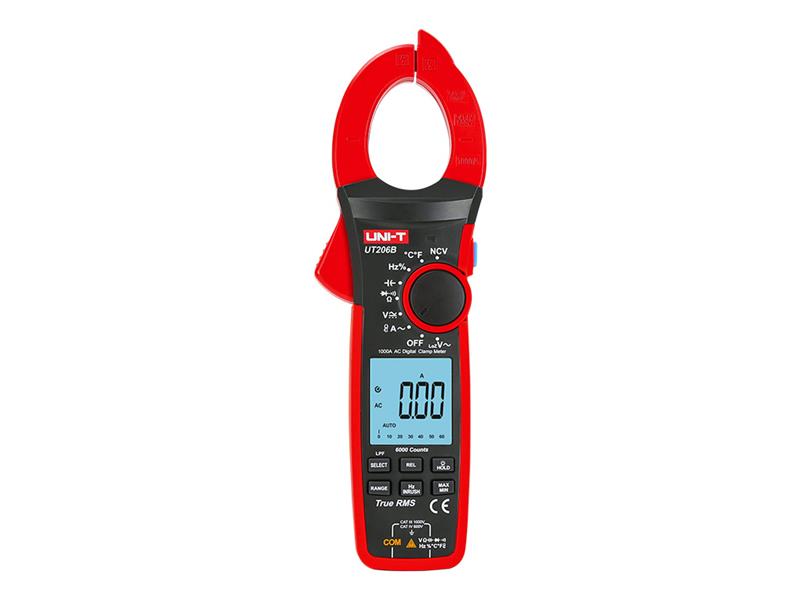

Multímetro de pinça UNI-T UT206B
Este produto tem uma garantia de 3 anos. O multímetro digital de pinça UT206B é utilizado para medir tensões CA e CC até 1000 V, correntes CA até 1000 A e frequências de baixa tensão (BT) até 10040 V Hz e frequências no intervalo de 10040 Hz e Hz. Mede correntes até 1000 A no intervalo de 40 Hz a 60 Hz e frequências de baixa tensão (BT) de 10 Hz a 1 MHz. Apresenta proteção contra tensões que excedem 1000 V e alarmes sonoros e visuais em todos os intervalos. Ecrã multi-segmento de quatro dígitos de 43 x 45 mm com retroiluminação e uma taxa de atualização rápida (3 vezes/s). O valor máximo que pode ser exibido é 6000. O ecrã apresenta uma escala analógica de 31 pontos (gráfico de barras). A abertura da pinça permite a medição em cabos com um diâmetro de até 42 mm. O detetor de tensão sem contacto (NCV) permite a deteção de condutores em tensão. Sonda fornecida – a tampa da ponta nos cabos de teste permite a medição da distribuição de BT em CAT III sem o risco de arco elétrico. Sem as tampas da ponta, os cabos de teste só podem ser usados em linhas de distribuição de baixa tensão CAT II (por exemplo, tomadas de 230 V). Com o termopar tipo K fechado (sensor de temperatura de níquel-crómio–níquel-silício), permite a medição da temperatura de -40 °C a 1000 °C. O sensor é uma bobina de corrente indutiva sensível. Opção de compra de uma bobina flexível para medir correntes até 3000 A. Fonte de alimentação: 3 pilhas R03 de 1,5 V. O consumo de energia do medidor é de aproximadamente 1,8 mA. O dispositivo tem uma função automática de economia de energia – após 15 minutos entra em modo de espera, onde consome apenas <50μA, o que prolonga efetivamente a vida útil da bateria. A função de economia de energia pode ser desativada.
Especificações do produto:
- medição de tensão CA/CC e corrente CA, resistência, díodos, continuidade, capacitância
- indicação automática de polaridade
- medição da frequência de correntes e tensões de baixa tensão (BT) até 1000–40 V/Hz
medição da frequência de baixa tensão (BT) no intervalo de 10 Hz a 1 MHz
- medição de capacitância de 60 nF a 60 mF
- medição de temperatura de -40 a +1000 °C com um termopar tipo K fechado
- Medição da relação (relativa) de tensões e capacitâncias para alarme e múltiplos alarmes – por exemplo, proteção contra tensões que excedam 1000 V em intervalos
- função NCV – deteção sem contacto de condutores em tensão
- função LoZ V – medição com baixa impedância de entrada (aprox. 2 kΩ) do dispositivo
- função INRUSH – medição de transitórios até 100 ms – com uma duração de arranque adicional de até 30 000 A. laço
- função LPF ACV – medição de tensão CA com filtro passa-baixo (aprox. 2,5 kHz) em inversores e acionamentos de frequência variável
- Função de medição de frequência/ciclo de trabalho
- Escolha entre comutação automática ou manual
- Lâmpada integrada
- A precisão da corrente e da tensão é garantida quando a medição da corrente e da tensão está dentro de 10% do valor; se o valor estiver fora deste intervalo, o intervalo deve ser alterado
Parâmetros técnicos:
1. Medição de corrente CA (intervalos / resolução / precisão):
60.00A / 0.010A / 40Hz ~ 400Hz ±(2.0%+9)
600.0A / 0.100A / 40Hz ~ 400Hz ±(2.0%+A)
+1 40Hz ~ 400Hz ±(2.0%+5)
- a precisão da monitorização da frequência ao medir a corrente CA no intervalo de 40 a 400 Hz é de ± (0.1% + 3) com uma resolução de 0.1 Hz
- Proteção contra sobrecarga a 1000A
2. Medição da corrente de arranque CA (intervalos / resolução / precisão):
60.00 A / 0.010 A / 40 Hz ~ 400 Hz ±(10.0% + 10)
600.0A / 0.100A / 40Hz ~ 400Hz ±(10.0%+10)
1000.0A / 1A / 40Hz ~ 400Hz ±(10.0%+10)
- proteção contra sobrecarga a 1000A
com bobina de corrente flexível
30.00A / 0.000Hz / 40.010Hz ±(10.0%+10)
300.0A / 0.100A / 40Hz ~ 400Hz ±(10.0%+10)
3000.0A / 1A / 40Hz ~ 400Hz ±(10.0%+10) proteção contra sobrecarga
-10 3000A
3. Medição de tensão CA (intervalo / resolução / precisão):
6,000V / 0.001V / 40Hz ~ 400Hz ±(1.2%+3)
60.00V / 0.010V / 40Hz ~ 400Hz ~ 400Hz ±(1.2%+3)
60.00 V / 0.010 V / 40 Hz ~ 400 Hz ±(1.2% + 3) 0.100 V / 40 Hz ~ 400 Hz ±(1.0% + 8)
1000.0V / 1V / 40Hz ~ 400Hz ±(1.0%+8)
- precisão da monitorização da frequência ao medir a tensão CA no intervalo de 40 Hz a +40.01 Hz
- Proteção contra sobrecarga a 1000 Vrms
- Impedância de entrada aprox. 10 MΩ
4. LPF AC V (medição com filtro passa-baixo aprox. 2.5 kHz)
(intervalo / resolução / precisão):
600.0 V / 0.1 V / ±(2.0%+5)
1000.0 V / 1 V / ±(2.0% + 5)
proteção contra sobrecarga de entrada a 1.0%–0.0 V com sobrecarga-rm aprox. 10 MΩ
5. AC LPF V (medição com baixa impedância de entrada aprox. 2 kΩ)
(intervalo / resolução / precisão):
600.0 V / 0.1 V / ±(2.0%+5)
1000.0 V / 1 V / ±(2.0% + 5)
- Proteção contra sobrecarga de entrada rm aprox. 2kΩ
6. Medição de tensão CC
(intervalo / resolução / precisão):
600.0 mV / 0.100 mV / ±(0.8%+3)
6,000 V / 0.001 V / ±(0.5%+3)
60.00 V / 0.010 V / 0.010 V / +0.05 V / 0.100 V / ±(0.5%+3)
1000.0 V / 1 V / ±(0.5%+3)
- proteção contra sobrecarga a 1000Vrms
- impedância de entrada aprox. 10 MΩ
7. Medição de resistência
(intervalo / resolução / precisão):
600.0Ω / 0.1Ω / ±(1.0%+3)
6,000 kΩ / 0.001 kΩ / ±(1.0% + 2)
60.00 kΩ / 0.01 kΩ / 0.01 kΩ / % + 0.0,0,0,0,0,0,0,0,Ω /> 0.1 kΩ / ±(1.0% + 2)
6,000 MΩ / 0.001 MΩ / ±(2.0%+8)
60.00 MΩ / 0.01 MΩ / ±(2.0%+8)
- proteção contra sobrecarga a 1000 Vrms tensão de circuito aberto aprox.
- 1 V
8. Verificação da continuidade do circuito:
- se a resistência medida for inferior a 30Ω, o sinal de continuidade emite um bipe
- com uma resistência medida superior a 70Ω, o sinal de circuito aberto não emite um bipe
- incerteza entre 31Ω e 69Ω
- 600Ω, com uma resolução de 0.1Ω
- proteção contra sobrecarga a 1000 Vrms
9. Medição de díodo:
- na direção direta, a queda de tensão na junção semicondutora é inferior ou igual a 2V
- para uma junção de silício, uma queda de tensão típica é de 0.5 a 0.8V
- tensão de circuito aberto de aproximadamente 3.0 V
- medição no intervalo de 000V, com uma resolução de 6.00 V, 0.001 V
10. Medição de capacitância
(intervalo / resolução / precisão):
60.00 nF / 0.01 nF / ±(4.0%+25)
600.0 nF / 0.1 nF / ±(4.0%+5)
6,000 μF / 0.001 μF ±(4.0%+5)
60.00 μF / 0.01 μF / ±(4.0% + 5)
600.0 μF / 0.1 μF / ±(4.0%+5)
6.000 mF / 0.001 mF / ±10.0% / 0.1 μF / 0.1 μF / ±(4.0%+5) / ±10.0%+9
- proteção contra sobrecarga a 1000 Vrms
11. Medição de temperatura
(intervalos / resolução / precisão):
-40°C a +300°C / 0.1°C / ± 1.0°C+20
+300°C a +1000°C / 1°C / ±(1.0%+2)
+573°F a +1832°F / 1°F / ±(1.0%+4)
12. Medição de frequência e ciclo de operação (preenchimento)
(intervalos / resolução / precisão):
frequência: 10 Hz a 1 MHz / 0.01 Hz a 1 kHz / ± (0.1% + 3)
Preenchimento: 10% a 99.1% / ±99.0% / ±7)
- Nota 1) Sensibilidade de medição:
10 Hz a 100 kHz: 250 mVrms ≤ amplitude de entrada ≤ 20 V RMS
100 kHz a 10 MHz: 600 mV RMS ≤ amplitude de entrada ≤ 20 V RMS
Nota: 2) A medição de desempenho (ciclo de trabalho) é aplicável apenas a ondas quadradas de 10 Hz a 10 kHz:
2Vpp ≤ amplitude de entrada ≤ 20V p-p
- proteção contra sobrecarga a 1000 Vrms
13. Deteção de campo elétrico sem contacto (NCV):
- permite a deteção de fios em tensão - à medida que a tensão detetada aumenta, mais segmentos do gráfico de barras serão exibidos; com um valor mais alto, o buzzer soará com mais frequência e o LED começará a piscar. (relação) para medição de tensão e capacitância: sim
- HOLD: sim
- indicador de bateria fraca: sim
- Desligar automático: sim
- Fonte de alimentação: Pilhas de 1,5 V (R03): 2 un
- Tamanho do ecrã retroiluminado: 43 x 45 mm
- Dimensões do produto: 81 x 27/4 x 81 x 27 mm. Peso do produto: 492g
- Cor do produto: vermelho e cinzento
Conteúdo da embalagem:
- Multímetro de pinça UT206B: 1 un
- Cabos de teste: 1 par
- Termopar tipo K até 1000°C: 1 un
3:
>-R<03/> manual do utilizador: 1 un
Embalagem de atacado:
- quantidade padrão por caixa: 10 un
- dimensões da caixa padrão: 355 mm x 330 mm x 315 mm
- peso bruto padrão por caixa: 7.1 kg
