Descrição

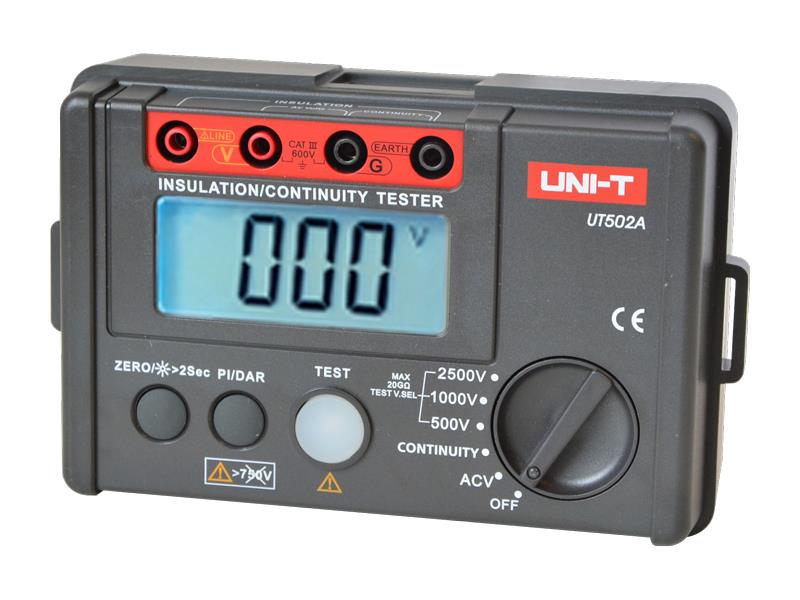

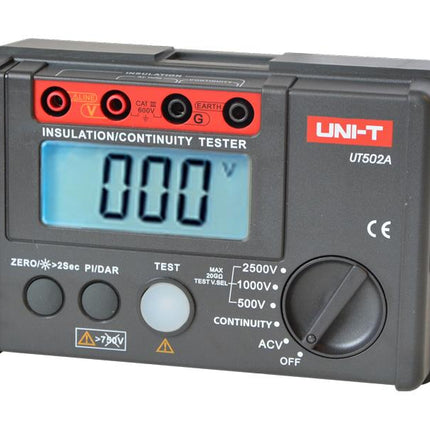

Megómetro UNI-T UT502A
Este produto tem uma garantia de 3 anos. Testador de Resistência de Isolamento UT502A.
Os testadores de isolamento elétrico da série UT500 são utilizados para medir a resistência de isolamento de equipamentos elétricos e eletrodomésticos durante as inspeções de rotina. Isso é conseguido medindo a resistência de isolamento entre os circuitos elétricos ou entre os circuitos e a terra (a terra do equipamento). A série UT500 pode medir a resistência de isolamento, tensão AC, baixa resistência, PI (índice de polarização) e DAR (absorção dielétrica). As unidades individuais da série UT500 diferem umas das outras nas suas gamas de tensão de teste (UT501A 100V a 1000V, UT501B 250V a 1000V, UT502A 500V a 2500V), resistência de isolamento máxima medida (UT501A 5GΩ a 5GΩ, UT502A 0MΩ a 20GΩ) e outros parâmetros.
Estes dispositivos de teste e inspeção garantem o funcionamento correto de transformadores, geradores, motores de alta tensão, condensadores de potência, cabos de potência, para-raios, disjuntores e máquinas e equipamentos elétricos. São dispositivos ideais para realizar manutenção elétrica e são fabricados de acordo com as normas IEC 61010 e IEC 61557.
Especificações UT502A:
- medição de resistência de isolamento de 0 MΩ a 5,5 GΩ
- teste de tensão DC 500V /
- medição de 500V / 12.000V /
tangente de perda dielétrica e absorção dielétrica
- medição de baixa resistência de 0 a 200Ω
- medição de tensão AC na faixa de 30 a 600V (50 / 60Hz)
- indicação de sobrecarga a > 22GΩ
- Ecrã LCD retroiluminado com faixa de comutação automática do ecrã secundário
--999 tensão e funções de arranque
- Luz de aviso vermelha
- Alimentado por 6 pilhas de 1,5V (AA)
- indicador de bateria fraca
- Proteção contra sobretensão CAT III 600 V
Especificações técnicas UT502A:
- medição de resistência de isolamento / medição de tensão interna / resistência de tensão de isolamento
500V / 0,00MΩ a 5,5GΩ / 1,00 mA a 1,10mA / 500kΩ
1000V / 0,00MΩ a 5,5GΩ / 1,00 mA a 1,10mA / 1M200mA / 1MV / 200kΩ 1,00 mA a 1,10 mA / 1 MΩ
- tolerância de tensão de circuito aberto: +10%
- corrente de curto-circuito da tensão de teste: inferior a 1,8 mA
- Faixa de precisão para medição de resistência de isolamento: 0,00 MΩ a 99,9 MΩ: ±3 Ω; 10 GΩ: ±(5% + 5) Ω; 10 GΩ a 20 GΩ: ±(10% + 5) Ω
- Medição do índice de polarização para um tempo de medição de 10 minutos / 1 minuto
- Valor PI / critério: ≥ 4 / excelente, 4 a 2,0 / bom, ≤ 1,0 / aviso, 1,0 / fraco
- Medição da absorção dielétrica para 60 seg / 30 seg
- Valor DAR / critério: ≥ 1,4 / melhor, 1,25 a 1,0 / bom, ≤ 1 / fraco
- medição de baixa resistência (circuito: 000000000) 200Ω
- resolução: 0,01Ω
- Reposição do visor para medições mais precisas: sim, botão ZERO
- tensão de circuito aberto antes da medição: aprox. 5,0 V
- corrente durante a medição: aprox. 200mA
- Precisão: ± (2% + 3)
- Medição de tensão AC - faixa: 30 V a 600 V (50 / 60 Hz)
- resolução: 1 V
- Precisão: ± (2% + 3)
- Ecrã LCD multifuncional de 60 mm. 34 mm, alcance 1999
- Retroiluminação do ecrã: opção para retroiluminação branca ou vermelha durante o aviso
- comutação automática de alcance: sim
- campainha: sim, indicação de alta tensão
- Descarga automática da capacitância interna após a medição: sim
- fonte de alimentação: 6x pilhas alcalinas (modo de teste) 1 tensão (modo de teste) 1 tensão
em modo de espera>
- indicador de bateria fraca: sim, quando a tensão cai abaixo de 7V
- Peso: 0,7 kg (incluindo bateria)
- Dimensões do produto: 150 x 100 x 71 mm
- Condições de calibração para a cor do produto: vermelho 2 e cinzento
- Condições ambientais de calibração: ±5 °C, humidade 45% a 75%
- Calibração recomendada: uma vez por ano; o protocolo de calibração deve ser encomendado separadamente
- condições de funcionamento: 0 °C a +40 °C / humidade relativa 85% ou menos
- Condições de armazenamento: -20 °C a +60 °C / humidade relativa <90% – máx. 2000 m
Conteúdo da embalagem individual:
- Unidade UT502A: 1 pc

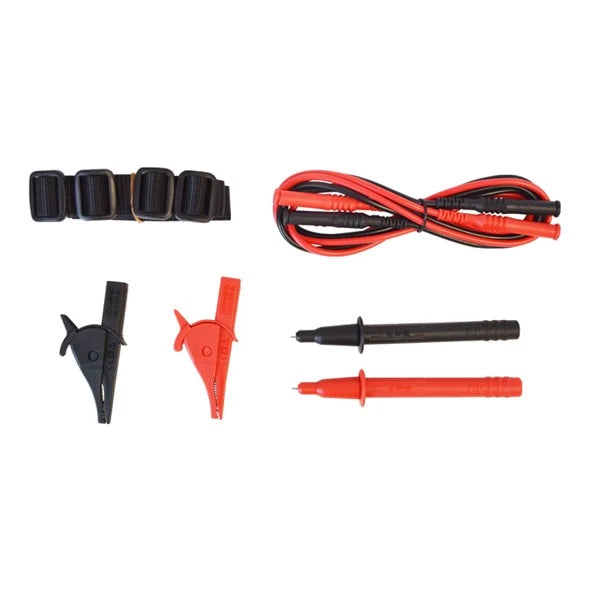

- cabos de teste: 1 par
- pinças crocodilo: 1 par
- Pilha AA de 1,5V (LR6): 6 pcs
- instruções: inglês, checo, eslovaco: 1 cópia
Embalagem de atacado:
- quantidade padrão por caixa: 20 pcs
- dimensões padrão da caixa: 500 x 380 x 330 mm
- peso total da caixa: aprox. 18,9 kg
Fabricante:
https://www.uni-trend.com/
