Descrição

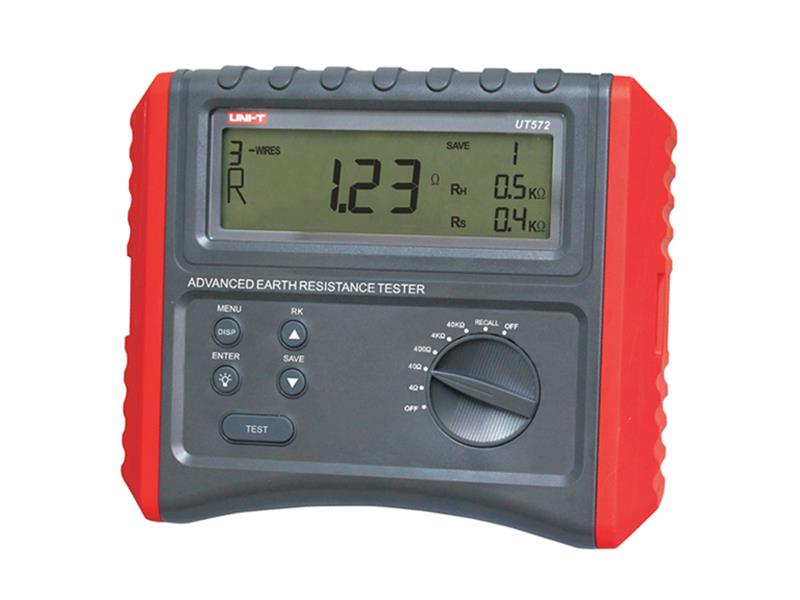

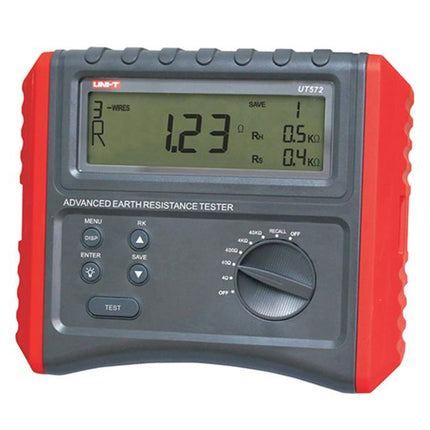

UNI-T UT572 Testador de Resistência de Terra
Este produto tem uma garantia de 3 anos. O UT572 é um dispositivo inteligente para medir a resistência de terra e a resistividade do solo (resistência de terra específica). O dispositivo é amplamente utilizado no projeto e teste de sistemas de ligação à terra para novas instalações elétricas e proteção contra raios na construção, indústria, subestações, telecomunicações, etc. (ρ), tensão e frequência de sinais de interferência induzidos Ust e Fst.
O dispositivo apresenta um novo design com um grande e retroiluminado ecrã multifuncional. Possui uma caixa durável, com isolamento duplo e reforçada.
Este dispositivo foi concebido, fabricado e testado de acordo com as normas de segurança IEC 61010 (Requisitos de segurança para equipamentos elétricos) na categoria de sobretensão CAT III 300 V, EN 61010-2-033, EN 61010-2-033, EN 61010-031, EN 61010-031.
Parâmetros do produto.
:
- ecrã máximo: 9999
- ecrã LCD multifuncional retroiluminado com dimensões: 125 mm × 37 mm
- ecrã mostra: modos de operação, valores, unidades e símbolos
- Seleção de função e gama: interruptor rotativo de 8 posições
- método de medição da resistividade do solo (ρ, 2 fios) 4 fios
- teste de resistência de terra: RK, RH, RS
- visualização da tensão de interferência Ust: até 50V / AC / DC
- visualização da frequência de interferência Fst: na gama de 40 a 500Hz
- frequência do sinal de teste: 94Hz e/ou 128Hz: espaçamento da sonda
128-z: 40 m
- armazenamento de memória: até 20 conjuntos de medição
- Fonte de alimentação: 8 pilhas alcalinas AA de 1,5 V
- visualização do estado da bateria: sim, se cair abaixo de 9,5 V, substitua as pilhas
- desligamento automático por inatividade: sim, desliga após sobrecarga
- proteção
Parâmetros técnicos:
Medição da resistência de terra (Re)
Gama de medição / resolução / precisão (Re)
4Ω / 0,01Ω / ± (3% + 15)
40Ω / 0,1Ω / ± 0,1Ω / ± 0,1Ω / ± 0,1Ω / ± (3%/1Ω / 5) (3% + 5)
4kΩ / 0,01kΩ / ± (3% + 5)
40 kΩ / 0,1 kΩ / ± (3% + 5)
Medição da resistividade do solo (ρ)
nas gamas: 4Ω, 40kΩ, Ω, 404kΩ, Ω, 4Ω, máx. 1000kΩm
Precisão da medição (ρ) dependendo do resultado do teste Re: ρ = 2 × π × L × Re
Medição de sinais de interferência
amplitude / resolução / gama de precisão de medição (Ust)
1 a 50Vrms / 1V / ±>resolução /frequência / 1V / ±) precisão de medição (Fst)
40 Hz a 500 Hz / 1 Hz / ± (1% + 2)
Outros parâmetros:
- ecrã LCD multifuncional retroiluminado com dimensões: 125 × 37 mm
- frequência do sinal de teste e gama de frequência do sinal de teste: ou 94H/2-Hz sondas: 1m a 40m
- armazenamento de memória: até 20 conjuntos de medição
- Proteção contra sobrecarga: 220V AC por 10s entre os terminais E-S, E-H
- resistência de isolamento entre circuitos PCB e caixa: ≥ 50MΩ (1000V) 3540V / AC 50 / 60Hz por 5s, sem faíscas
- fonte de alimentação: 8 pilhas alcalinas AA de 1,5V
- desligamento automático por inatividade: sim, após 5 minutos
- indicação de bateria fraca: sim, a ≤ 9,5V
0 °C a: temperatura de operação, 40°C máx. 80% RH, n.m.v. ≤ 2000
- Condições de armazenamento: temperatura de -20 °C a +60 °C, humidade ≤ 75% RH
- Dimensões do dispositivo: 210 x 175 x 90 mm
- Peso: 1,1 kg (incluindo pilhas)
- cor do dispositivo: vermelho e cinzento/
Embalagem:
- dispositivo UT572: 1 pc

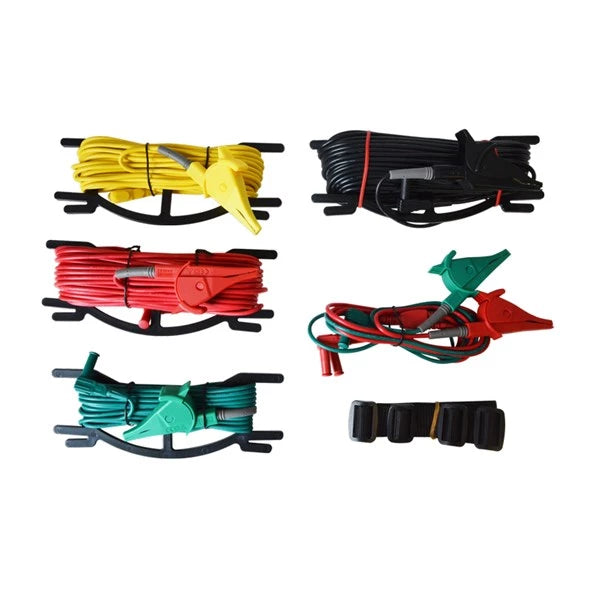

- Cabo de teste de precisão verde, 5 m com clipe de crocodilo: 1 pc
- cabo de teste de precisão amarelo, 10m com clipe de crocodilo: 1 pc
- Cabo de teste de precisão vermelho, 20m com clipe de crocodilo: 1 clipe de crocodilo de precisão: 1-2 cabos de teste de crocodilo: 1-2 clipes pretos: 1 pc

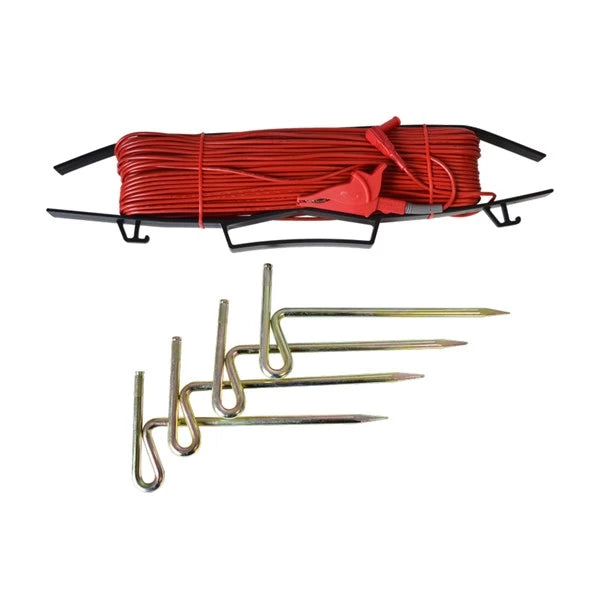

- cabo de teste de precisão vermelho, 40m com clipe de crocodilo: 1 pc
- cabos de teste padrão com clipes de crocodilo: 2 pcs
- sonda de terra (sonda) com aproximadamente 20 cm de comprimento: 4 pcs
- pilha alcalina AA de 1,5V: 8 pcs

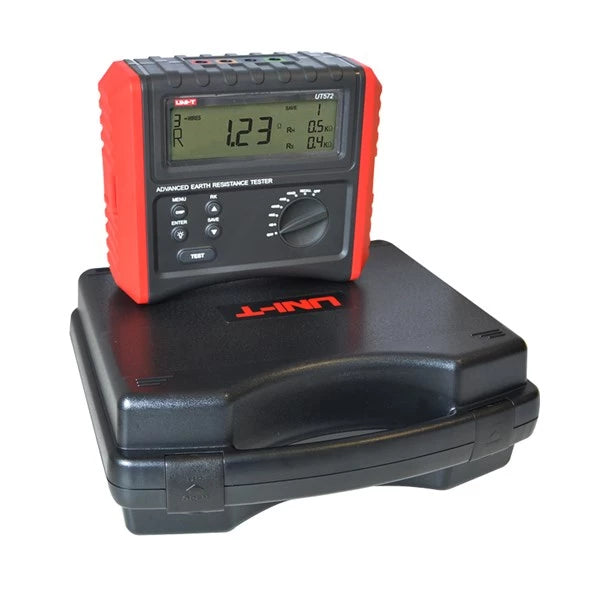

- caixa: 1 pc
- manual do utilizador: 1 pc
Embalagem por atacado:
- quantidade padrão por caixa: 2 pcs
- dimensões padrão da caixa: 30 x 347 mm (CBM)
- peso total padrão da caixa: 14kg
Fabricante: UNI-TREND
