Descrição

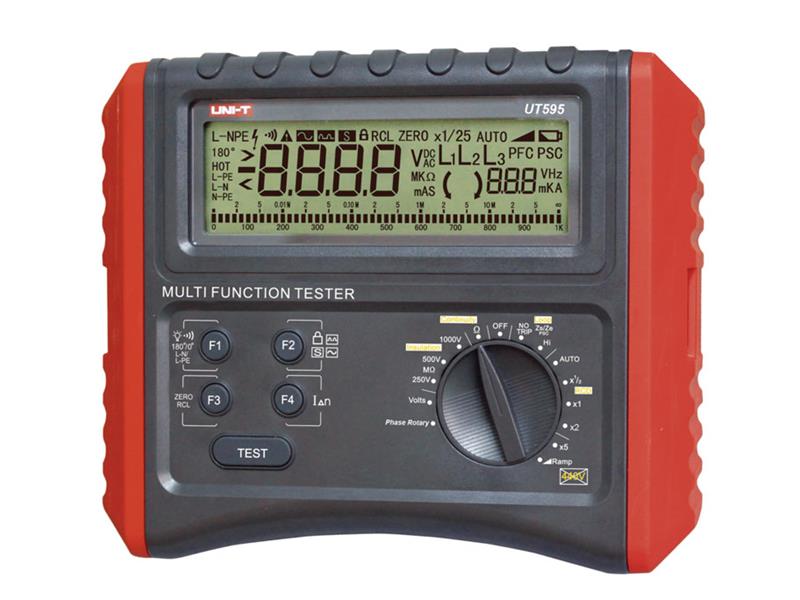

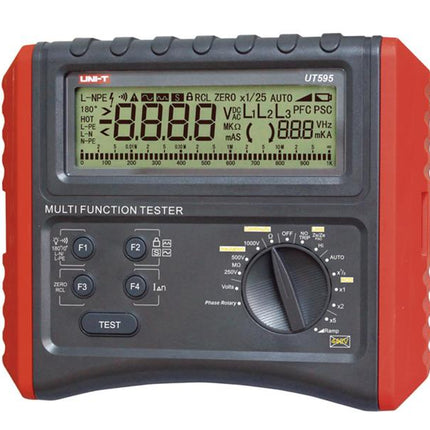

Testador Elétrico Multifuncional UNI-T UT595
O UT 595 é um dispositivo universal de medição e teste para inspeção de equipamentos elétricos. Permite o teste automático dos tempos de disparo de disjuntores, medição de correntes de fuga, medição da impedância de loop de terra e continuidade da terra, medição da resistência de isolamento, medição da frequência de tensão AC e medição de tensão DC e AC, bem como sequência de fases em sistemas trifásicos. Possui uma carcaça durável e novos circuitos analógicos, digitais e microprocessadores.
Este dispositivo foi projetado, fabricado e testado de acordo com a norma de segurança IEC 61010 (Requisitos de segurança para equipamentos elétricos) na categoria de sobretensão CAT III 300 V. Cumpre integralmente a norma ČSN EN 61557 para medição de isolamento e resistência transitória.
O UT595 é a ferramenta ideal para a manutenção, teste e inspeção de componentes de proteção elétrica para todos os eletricistas e técnicos de inspeção.
Especificações do produto:
- ecrã LCD retroiluminado:
- dimensões do ecrã LCD retroiluminado: 995:00, 125 mm × 37 mm
- O ecrã mostra: modos de operação, valores, unidades e símbolos
- seletor de funções: seletor rotativo de 15 posições
- Comutação de faixa: automática
- medição de corrente de protetores de corrente: tipos 10mA, 30mA, 100mA, 300mA, ângulo de deslocamento de fase 3000mA
- opção de alterar a fase de 300mA em 0° ou 180° para detetar o tempo de resposta mais rápido do equipamento de proteção
- modo de teste opcional de meia onda/onda completa e temporizador (30 seg)
- testes automáticos de disjuntores: comutação sequencial de correntes de fuga, aumento suave da corrente de fuga até o disjuntor
- armazenamento em memória do valor de impedância medido no loop
- Teste (PFC) / corrente de curto-circuito (PSC): na faixa de 0,05Ω a 2000Ω
- medição de continuidade de terra: na faixa de 0,01Ω a 200Ω
- Medição da resistência de isolamento: 0,05 MΩ a 1 MΩ na tensão de teste 250 V / 500 V AC / AC<br//500 V: frequência de 20 Hz a 100 Hz
- Medição de tensão AC e DC: 0 V a 440 V, resolução automática AC/DC/polaridade
- Medição da sequência de fases: indicação da sequência de fases, sentido de rotação
- Fonte de alimentação: 6 pilhas alcalinas AA de 1,5V
- O protocolo de calibração automática deve ser encomendado separadamente
- Deve ser encomendado separadamente. Dispositivo
- Bloqueio de tecla
- Um assistente indispensável para qualquer técnico de inspeção
Especificações técnicas:
- Medição do disjuntor
Seleção da corrente de medição I: 10mA / 30mA / 100mA / 300mA / 300mA
tensão 220V ± 10%, frequência 45Hz a 65Hz
Precisão da medição de corrente a 220V AC: ± (10% + 2)
Teste automático do disjuntor com corrente I: 50%, 100%, 200%, 500% da corrente de disparo, a 0% da corrente de disparo, no intervalo de corrente de disparo Δn: 2000 ms
Faixa de medição de tempo na corrente 1 * I, Δn: 0 a 500 ms (com função de contagem regressiva)
Intervalo de medição de tempo na corrente 1 * I, Δn: 0 a 300 ms
Intervalo de medição de tempo na corrente 2 * I, Δn: 0m0 (com função de contagem regressiva) a <20:0m0 Faixa de medição na corrente 2 * I, Δn: 0 a 150 ms
Faixa de medição de tempo para corrente 5 * I, Δn: 0 a 40 ms
Precisão da medição de tempo: ± (5% + 5)
opção de alterar o ângulo de fase 0° / 180° / 180° / 180° medição de corrente de fase de curto-circuito (PSC)
Tensão de operação: 220V ± 10% / 195V a 440V / 45Hz a 65Hz
Medição de corrente e tempo: 20A / 20ms
Faixas de medição: 0,05Ω a 1,99Ω; 2,0Ω a 19,9Ω; 20Ω a 2000Ω
Resolução mínima: 0,01Ω
Corrente de curto-circuito: 0kA a 26kA
Precisão: ± (5% + 5)
- Medição da continuidade de terra
Tensão de medição nominal: aprox. 5V
Corrente de medição: mais de 200mA
Faixa de medição: 0,01Ω a 200Ω
Precisão na faixa de 0,01Ω a 200Ω: ± (2% + 5)
- Medição da resistência de isolamento
Taxa de teste de tensão de isolamento
± 20 V: ± 10% ou 500 V ± 10% ou 1000 V ± 10%
Faixa de medição: 0,05 a 250 MΩ, ou 0,05 a 500 MΩ, ou 0,05 a 1000 MΩ
Corrente de medição nominal a 250kΩ, ou 0,5A a 500kΩ, ou 0,5A a 50kΩ: 1,1 mA
corrente de curto-circuito: <1,8 mA
Precisão da medição na faixa de 0,05 MΩ a 1000 MΩ: ± (5% + 5)
- Medição de tensão AC e DCV
Faixa de medição AC: 40 V a ± 40 V DC
Faixa de medição: 440 V (50/60 Hz)
Resolução: 1 V
Precisão da medição: ± (2% + 3)
Medição de tensão na faixa <10V: apenas para fins informativos
- Medição de frequência
Faixa de medição:
faixa de medição:
resolução: 200 Hz
1 Hz
Precisão da medição: apenas para referência
- Medição da sequência de fases
Para tensão: Trifásico AC 100 V a 440 V / 45 a 65 Hz
Sequência de fases: L1 → L2 → L3 rotação para a frente; L1 → L2 → L3 rotação inversa
Queda de tensão de fase: A queda de fase em L1, L2 ou L3 será exibida no ecrã LCD
Parâmetros gerais:
- função de seleção de faixa automática: sim
- indicação de bateria fraca: sim, símbolo "" no ecrã
, símbolo "sobrecarga": sim (indicação "fora de faixa"): ecrã
- Fonte de alimentação: pilhas AA de 1,5V, 6 unidades
- Consumo de corrente: em standby aprox. 10mA, aprox. 50mA a 1000V
- Dimensões do ecrã LCD: 125 × 37 mm
- ambiente de operação: temperatura 0°C a +40°C, humidade máx. 85% RH
- A precisão declarada é garantida no seguinte ambiente: temperatura 23 ± 5 °C, humidade: 45–75% RH
- Condições de armazenamento: temperatura -20 °C a +60 °C, humidade máx. 90% RH
- Peso: 1 kg (incluindo pilhas)
- dimensões do dispositivo: 210 x 90 x 175 mm
- Cor do dispositivo: vermelho e cinzento
Conteúdo da embalagem individual:

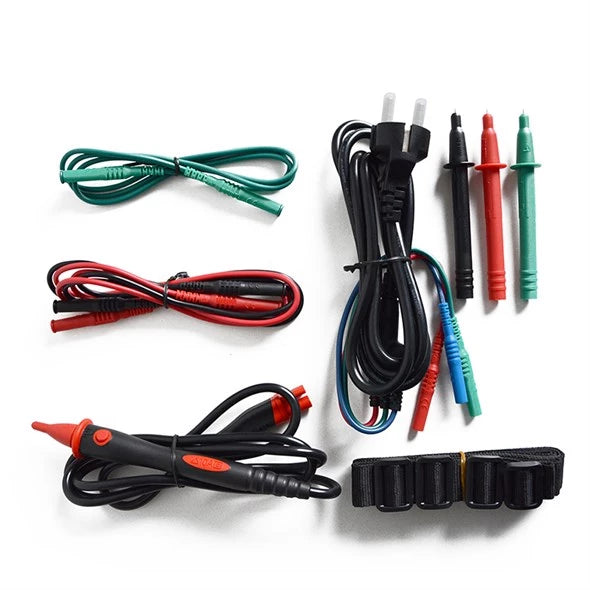

- Dispositivo UT595: 1 cabo de teste
, 1 × 1)

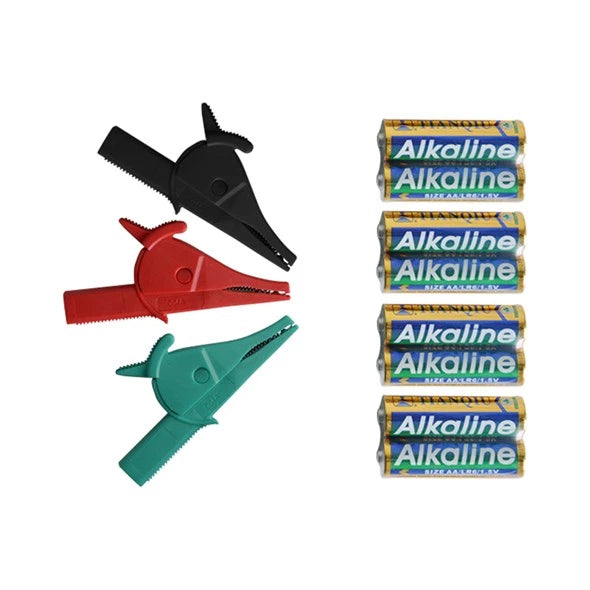

- Pilha alcalina AA de 1,5V: 6 unidades

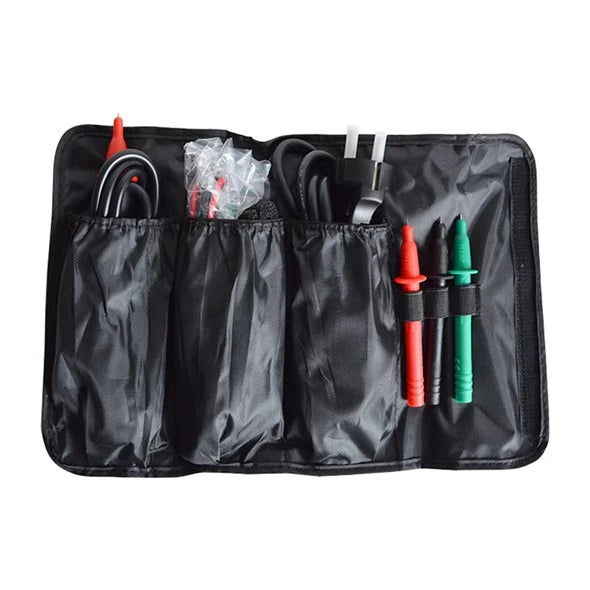

- mala de transporte: 1 unidade
- manual do utilizador: 1
Embalagem de atacado:
- quantidade padrão por caixa: 4 unidades
- Dimensões da caixa padrão: 510 × 300 mm, peso total 15 kg
Fabricante: UNI-TREND
