Descrição

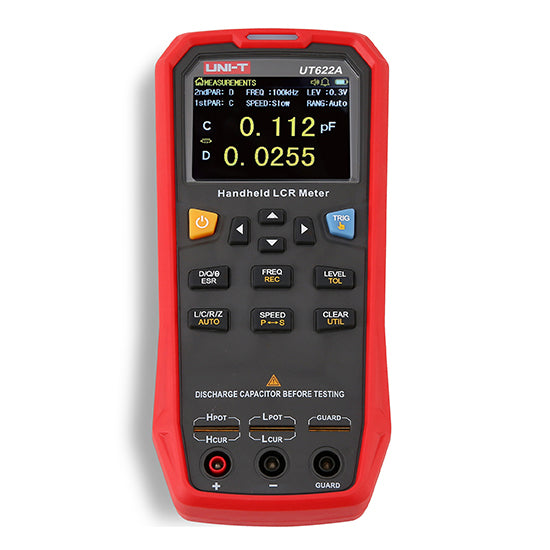

Este produto tem uma garantia de 3 anos. O UT622A LRC é um testador de componentes portátil para indutores, resistências e condensadores e as suas propriedades secundárias: D (fator de dissipação), Q (fator de qualidade), Θ (ângulo de fase em graus), Θ (ângulo de fase em radianos) e ESR (resistência série equivalente). Os parâmetros dos componentes são medidos usando tensão AC com uma frequência selecionável de 100, 120, 1000, 10000 Hz e uma amplitude selecionável de 0.1Vrms, 0.3Vrms, 1.0Vrms a uma impedância de saída da fonte de sinal de 100Ω. A maior precisão de medição é de 0.1%.
O dispositivo possui um ecrã LCD TFT intuitivo de 2.8 polegadas com brilho de retroiluminação ajustável em dez níveis, uma bateria Li-Pol de alta capacidade de 1800mAh integrada e um conector miniUSB para carregamento e transferência de dados para um computador. O valor máximo de exibição ao medir parâmetros primários é 99999, e o valor mínimo ao medir parâmetros secundários é 0.0001. Modo de medição – uma medição acionada por um botão TRI ou por um comando de um PC; ou medição contínua com taxa de início de teste ajustável de 20x/seg, 5x/seg, 2x/seg. Configuração de 2 + 1 ou 4 + 1 terminais (após a compra de cabos de teste UTR-L100k-H).
Graças à sua sofisticação tecnológica, o dispositivo também é adequado para uso profissional – quando usado com um computador (PC), cria uma estação para classificar componentes de acordo com parâmetros especificados e pode ser usado em linhas de produção, laboratórios, etc.
parâmetros
:
- medidor RLC manual para parâmetros de componentes primários e secundários
- ecrã LCD TFT intuitivo, ecrã grande retroiluminado, 10 níveis de brilho
- faixa de exibição até 99.999
- precisão máxima de 0.1%
- opção de selecionar componentes com base na tensão AC, tolerância 10, tolerância especificada 10
1000 ou 10000 Hz
- Tensão de medição de amplitude selecionável: 0.1Vrms, 0.3Vrms, 1.0Vrms
- seleção do modo equivalente (para Z <100Ω em série, para Z > 10kΩ em paralelo)
- identificação automática de componentes integrados
- bateria de iões de lítio de alta capacidade: 180 mAh
- Fonte de alimentação + carregamento: adaptador DC 5V ± 0.25V, > 1A
- tempo de funcionamento com uma única carga da bateria: tipicamente 8 horas
- funções no modo de gravação e estatísticas de dados: AVG, MAX, MIN
- bip ao pressionar botões: sim, o botão pode ser ativado:
interruptor de ligar/desligar
desligamento automático: sim após 5, 15, 30, 60 minutos ou desligado
- Interface de dados: mini USB
- taxa de transferência de dados para o computador: 9600/19200/38400 baud
- Comparação de resultados de tolerância de alarme acústico e visual: desligado, aprovado, reprovado
- seleção de alarme: bip curto
- bip curto, bip longo
Reset do testador de circuito aberto ou curto-circuito: sim
- definição do valor de tolerância do nominal: 1% a 20%, padrão 5%
- Contagem de componentes: todos, conformes, não conformes
Parâmetros técnicos:
- Faixa de medição de impedância primária / parâmetros de resolução mínima: faixa
indutância L // 0.001 μH a 9999.9 H // 1 / 0.1 / 0.01 / 0.001 μH
capacitância C // 0.001 pF a 99.999 mF // 1 / 0.1 / 0.01 / resistência R // 0.01 / 0.01 / 0.0001 Ω a 99.999 MΩ // 0.0001 Ω
Impedância total Z // 0.0001 Ω a 99.999 MΩ // 0.0001 Ω
- Faixa de medição dos parâmetros de impedância secundária // faixa de exibição do fator //
parâmetros de resolução // faixa de exibição mínima //
// 0.0001 a 9.9999 // 0.0001
Fator de qualidade Q // 0.0001 a 99999 // 0.0001
ângulo de fase em graus Θ deg // -179.9° a 179.99° // 0.0001
ângulo de fase em graus Θ deg // -179.9° a 179.99° // 0.0001
ângulo de fase em 0.0001 a 9.9999 -3.142 rad a 3.1416 rad // 0.001 rad
Resistência equivalente ESR // 0.01 mΩ a 999.99 Ω // 0.01 mΩ
- ecrã: ecrã LCD TFT retroiluminado com uma diagonal de 2.8 polegadas:
-999999999999999999999999999999999999999999999999999 0.1%
- seleção de componentes com base na tolerância definida: sim
- medição de tensão: AC 100, 120, 1000 ou 10000 Hz
- medição de amplitude: 0.1 Vrms, 0.3 Vrms, 1.0 Vrms,
transferência de dados para PC: via software de PC
- fonte de alimentação: bateria Li-Pol de 1800mAh e (ou) adaptador DC 5V ± 0.25V, > 1A
- gestão de carregamento automático: mesmo quando o dispositivo está desligado
- Interface de carregamento e dados: mini USB
- ambiente de funcionamento: temperatura 5 a 35°C, humidade <0% por peso
- 305g
- Dimensões do produto (A x L x P): 190 x 90 x 44 mm
- dimensões da embalagem: 225 x 220 x 63 mm
- Certificação de segurança e EMC: IEC / EN61010-1: 2010, EN61326-2: 2013:- EN61326-2: 2013:- 2013
Conteúdo da embalagem individual:
- Dispositivo UT622A: 1 pc
FABRICANTE: UNI-TREND
