Descrição

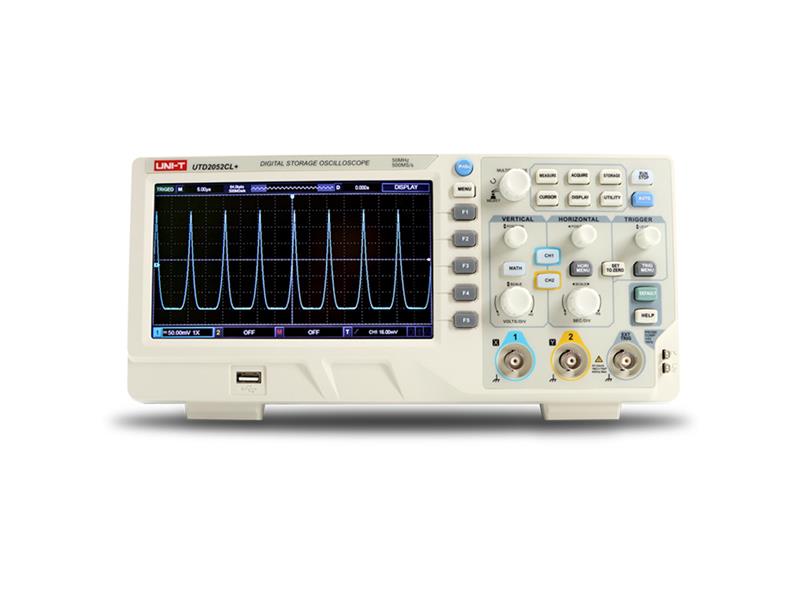

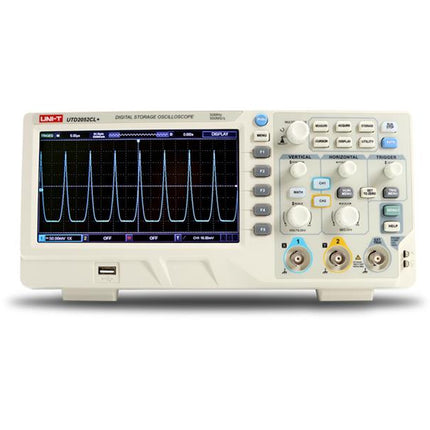

Este produto tem 3 anos de garantia. O osciloscópio UTD2102CL+ é um osciloscópio digital de secretária de alto desempenho e multifuncional da série UTD2000CL+, que é fácil de operar, com excelentes especificações técnicas, apresentando dois canais de entrada analógicos, oferecendo uma largura de banda de 100 MHz/s com uma taxa de amostragem de 5000 MS/s. Está equipado com um ecrã TFT a cores de sete polegadas com uma resolução de 800 x 480 pixels.
O osciloscópio possui uma memória interna com uma profundidade de 64 kpts e uma taxa de captura de forma de onda de 5.000 wfms/s, e permite a medição automática de até 34 parâmetros de sinal e operação simples através do painel frontal com funções matemáticas básicas. Funções dedicadas para operações básicas, dimensionamento e posicionamento de canais individuais permitem que utilize as habilidades adquiridas com o uso de instrumentos tradicionais, de modo que o osciloscópio pode ser usado sem a necessidade de aprender nada complicado e pode ser usado por longos períodos sem fadiga. Além disso, o dispositivo pode ser facilmente configurado pressionando o botão AUTO.
O osciloscópio suporta armazenamento USB e, graças à função USB OTG, pode guardar valores medidos numa pen USB. Também suporta comunicação com um computador via USB plug-and-play. A opção de download de software para conexão a um PC e atualização do firmware está disponível no site do fabricante:
https://instruments.uni-trend.com/download?name=161&scode=77&series=UTD2000CL+/CL
Pode fazer o download da folha de dados no site do fabricante: http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653548284320621.pdf
Especificações do produto:
- largura de banda: 100MHz
- número de canais de acoplamento: 2 entradas:
- (1MΩ±2%)//(18pF±3pF)
- entrada de sinal compensado: dentro da faixa de 3Vpp/1kHz
- tensão máxima de entrada: 400Vpk, transição máxima 1000Vpk
- taxa de amostragem: 500 MS/s
- intervalo de base de tempo: 2 ns/div a 50 s/div
- tempo de subida: ≤ 3,5 ns
- eixo vertical: 1 mV/div a 20 V/div, cada canal vertical tem uma resolução separada:<br/1 MΩ bit
- precisão de ganho DC: ≤ ±3% na faixa de 5 mV a 20 V/div e ≤ ±4% na faixa de 1 mV a 2 mV/div
- comprimento de gravação guardado: 2 x 512k pontos de amostra
- profundidade de memória: 2 x 64k por canal para 32 kpts
- Disparo: Borda, Pulso, Vídeo, Inclinação, Disparo alternado
- operações matemáticas em formas de onda: A+B, A-B, AxB, A/B, FFT, Avançado Editável, Filtro
- medição automática de parâmetros de sinal: Máx, Mín, Alto, Baixo, Médio, Pk-Pk, Ciclo RMS, Média, Amplitude RMS, Ciclo, Área RMS, Área de Ciclo, Overshoot, Pre-shoot, Período, Freq, Subida, Descida, + Largura, -Largura, +Duty, -Duty, RiseDelay, FallDelay, Fase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
- número de medições simultâneas: média 5, máx. e mín. medições, desvio padrão, número de medições
- contador de frequência: 6 bits

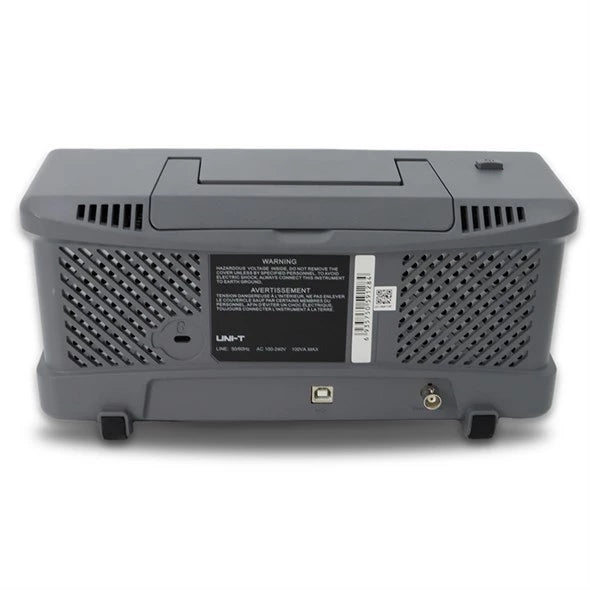

- interface padrão: USB-Host, USB-Device, AUX (Trig Out, Pass/Fail)
- botões de software no ecrã
- teclado de software no ecrã para nomear ficheiros guardados
- número de ficheiros armazenados na memória do osciloscópio: 2/USB20 - gravação em pen USB: 2/20 ecrã atual em formato BMP para uma pen USB
- menu multilingue (incluindo inglês, alemão, francês, português, espanhol, russo)
Especificações técnicas:
- ecrã: TFT LCD, 178 mm (7 polegadas) diagonal, 800 x 480 pixels x RGB, brilho máximo típico 300 nits
- intervalo de calibração: 1 ano
- alimentação: 100V–240V AC, 50/60Hz
- consumo de energia: máx. 100VA
- temperatura ambiente de operação: 0°C a +40°C
- humidade ambiente de operação: <35°C: ≤90% HR, 35°C a 40°C: ≤60% HR
- Altitude de operação: máx. 2000m
- Temperatura de armazenamento: -20°C a +60°C
- dimensões (L x A x P): 306 x 138 x 124 mm
- Peso: líquido 2,5 kg, bruto 3 kg
Conteúdo da embalagem individual:
- 102 unidades. Sonda UT-P04 de 100MHz (com compensação e divisor comutável 1x, 10x): 2 unidades
- cabo de alimentação destacável de três núcleos: 1 unidade
- cabo USB UT-D14: 1 unidade
- um guia de instalação rápida com um link para o site do fabricante
- instruções de
uso
Fabricante:
UNI-TREND
-
