Descrição

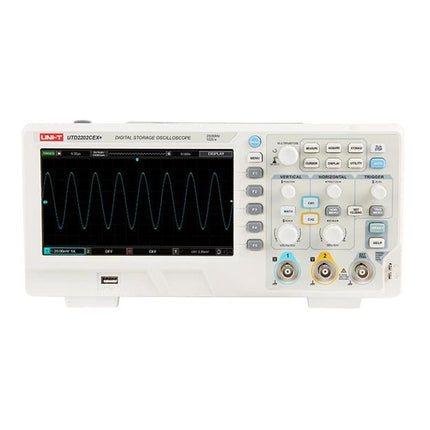

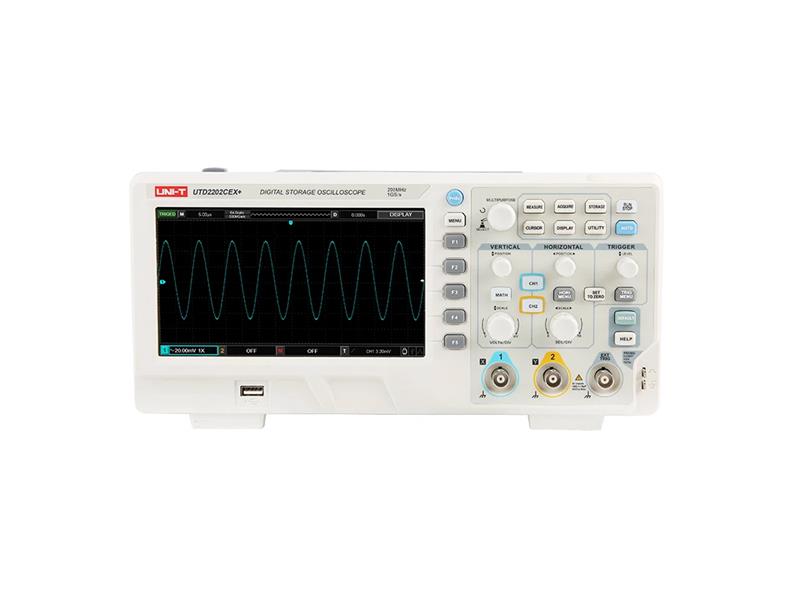

Este produto tem uma garantia de 3 anos. O osciloscópio UTD2202CEX+ é o osciloscópio digital de bancada de mais alta qualidade da série UTD2000CEX+. É um osciloscópio multifuncional, de alto desempenho e fácil de usar, com excelentes especificações técnicas, apresentando dois canais de entrada analógicos, oferecendo uma largura de banda de 200 MHz com uma taxa de amostragem de 1 GS/s. Está equipado com um ecrã a cores TFT de sete polegadas com uma resolução de 800 x 480 pixels.

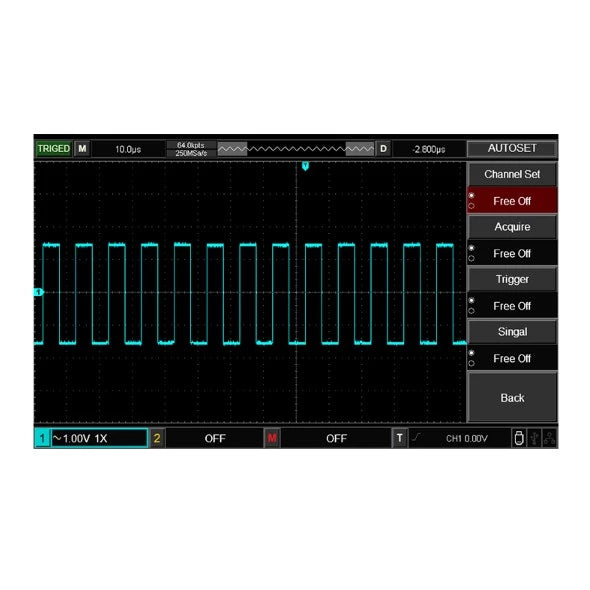

O osciloscópio tem uma memória interna com uma profundidade de 64 kpts e uma taxa de captura de forma de onda CEX-II de até 20.000 wfms/s, e permite a medição automática de até 34 sinais/parâmetros matemáticos. O painel frontal simples com funções claramente marcadas para operações básicas, dimensionamento e posicionamento de canais individuais permite aos utilizadores aplicar as habilidades adquiridas com o uso de instrumentos tradicionais, para que o osciloscópio possa ser usado sem a necessidade de aprender algo complicado e possa ser usado por longos períodos sem fadiga. Além disso, o dispositivo pode ser facilmente configurado pressionando o botão AUTO.
O osciloscópio suporta armazenamento USB e, graças à função USB OTG, pode guardar os valores medidos numa pen USB. Também suporta comunicação com um computador via USB plug and play. O software para ligação a um PC e atualização do firmware pode ser descarregado do site do fabricante: https://instruments.uni-trend.com/digital-oscilloscopes/947.html
Pode descarregar a folha de dados do site do fabricante:
http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653549897498061.pdf
Especificações do produto:
- largura de banda: 200MHz
- número de entradas: 2
- 2
(1MΩ±2%)//(24pF±3pF)
- entrada de sinal compensado: dentro do intervalo 3Vpp/1kHz
- Tensão máxima de entrada: 400 Vpk, transição máxima 1000 Vpk
- taxa de amostragem: 1GS/s
- intervalo de tempo base: 2 ns/div a 50 s/div
- tempo de subida: ≤1.7 ns
- eixo vertical: 1mV/div a 20V/div (1MV/div), cada canal tem uma resolução vertical de 8 bits/>-
precisão de ganho DC: ±3%
- comprimento de gravação guardado: 2 x 512k pontos de amostragem
- profundidade de memória: um canal 64kpts, dois canais 2 x 32kpts
- Acionamento: Borda, Pulso, Vídeo, Inclinação, Acionamento alternado.
- Funções matemáticas: AB, Ax, Ax, A+ A/B, FFT, Avançado Editável, Filtro

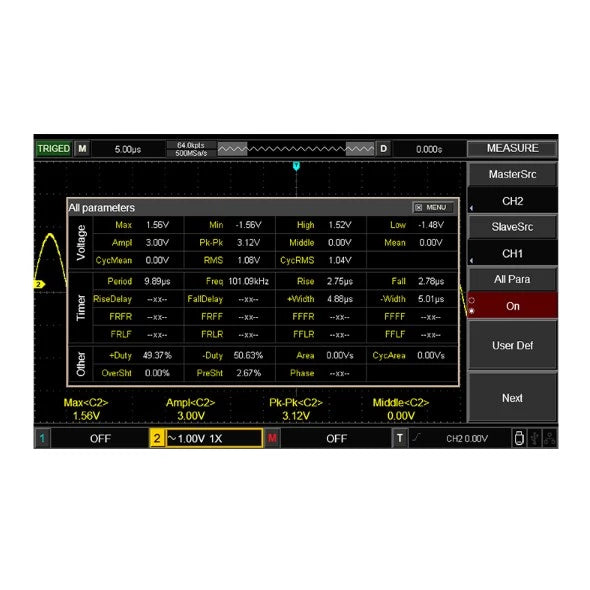

- Medição automática de parâmetros de sinal: Máx, Mín, Alto, Baixo, Médio, Pk-Pk, Amplo, Média, Média do Ciclo, RMS, RMS do Ciclo, Área, Área do Ciclo, Overshoot, Pre-shoot, Período, Freq, Subida, Descida, + Largura, Du, Atraso, Dy, D, D, Atraso de Descida, Fase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
- número de medições: 5 medições simultâneas
- medição estatística: média, Máx, Mín, desvio padrão, número de medições
- contador de frequência: 6 bits

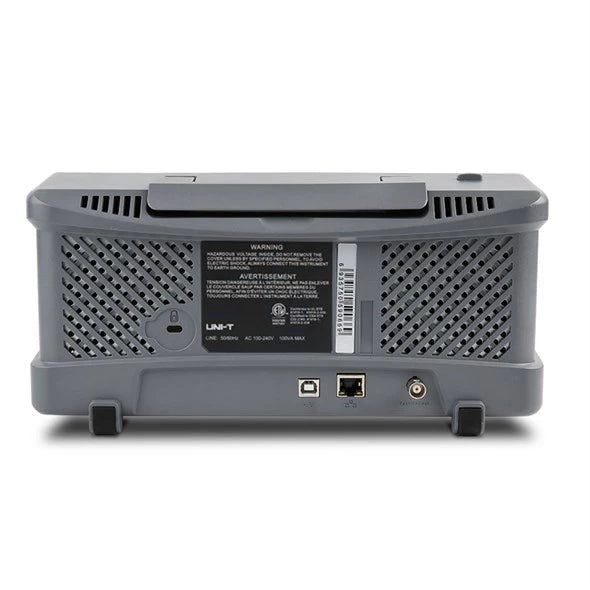

- interface padrão: USB-UX-Host, USB-Device: Pass/Fail)
- botões de software no ecrã
- Teclado de software no ecrã para nomear ficheiros guardados
- número de ficheiros armazenados na memória do osciloscópio/pen USB: 20/200
- Guardar o ecrã atual como um ficheiro BMP para uma pen USB

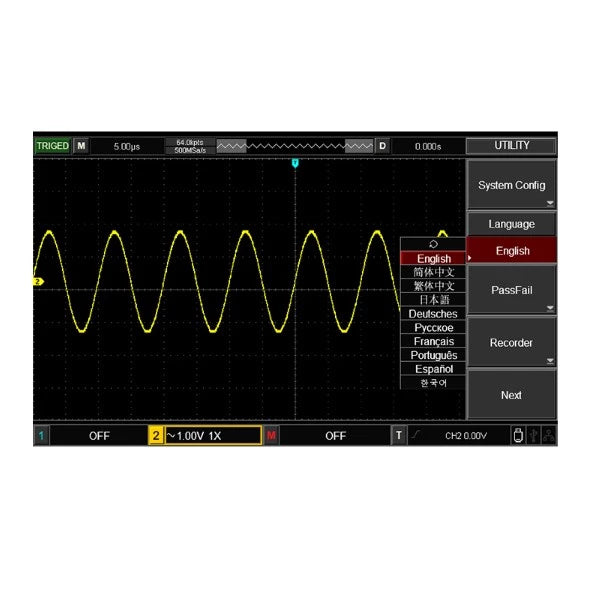

- Menu multilingue (incluindo inglês, alemão, francês, português, espanhol e russo)
Especificações técnicas:
- ecrã: 178 mm (7 polegadas) diagonal, 800x480 pixels x RGB, brilho máximo típico 300 nits
- intervalo de calibração: 1 ano
- fonte de alimentação: 100V–240V AC, 45 a 440Hz
- consumo de energia: máx. 100VA
- temperatura ambiente de funcionamento: 0°C a +40°C
- humidade ambiente de funcionamento: <35°C: ≤90% RH, 35°C a 40°C: ≤60% RH
- Altitude de funcionamento: máx. 2000m
- Temperatura de armazenamento: -20°C a +40°C
- dimensões (L x A x P): 306 x 138 x 124 mm
- Peso: líquido 2.5 kg, bruto 3 kg
Conteúdo da embalagem individual:
- 2002CEX/2002 pc
- Sonda: 2 x UT-P05 200MHz (com compensação e divisor comutável 1x, 10x):
- cabo de alimentação destacável de três fios: 1 pc
- cabo USB UT-D14: 1 pc
- um guia de instalação rápida com um link para o site
/
-> embalagem de instruções do utilizador:
- dimensões da caixa padrão: 450 x 420 x 280 mm
- número de itens na embalagem: 2
- peso da caixa: 8kg
Fabricante:
UNI-TREND
-
