Descrição

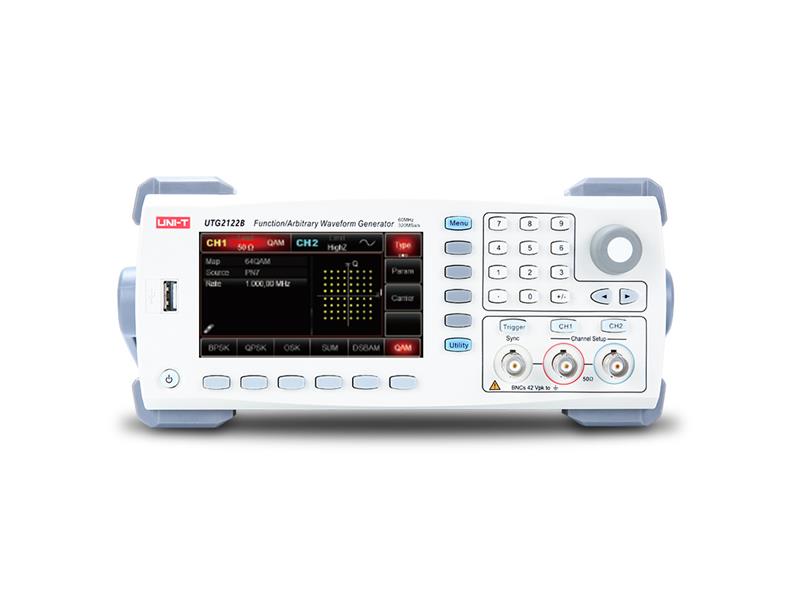

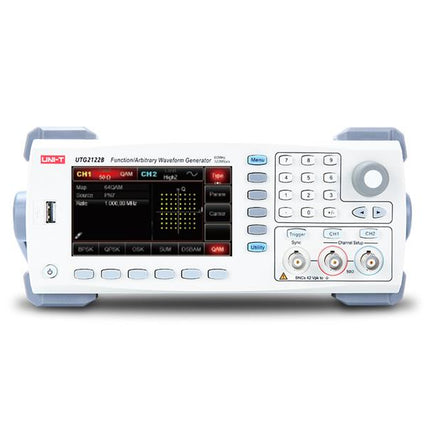

Este produto tem uma garantia de 3 anos. Gerador de função/forma de onda arbitrária O UTG2122B é um gerador avançado de canal duplo que utiliza tecnologia de síntese digital direta para produzir uma saída de forma de onda arbitrária precisa e estável com uma resolução de 1μHz, uma frequência máxima de saída de 120 MHz/s e uma taxa de amostragem de 320 MS/s. A modulação de sinal com vários tipos de modulação, como AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep, etc., a partir de uma fonte interna ou externa, está disponível com varrimento linear e logarítmico. O painel foi concebido ergonomicamente para facilitar a operação. O gerador destina-se a ser utilizado na conceção, desenvolvimento, teste, depuração e reparação de equipamentos eletrónicos e eletroacústicos, como circuitos e equipamentos de teste em sistemas celulares e sem fios, sistemas de rádio e televisão; teste de componentes semicondutores, etc. Graças à tecnologia DDS, é capaz de gerar sinais precisos e limpos com distorção mínima. Um painel fácil de usar com controlos simples e um visor claro permite-lhe trabalhar de forma muito mais eficiente e rápida. Possui uma interface USB e um software potente para transferência de dados para um computador. Mais de 160 formas de onda são armazenadas na memória interna não volátil, por exemplo, formas de onda matemáticas, bioelétricas, médicas, trigonométricas, anti-trigonométricas, transientes automotivas, etc. Oferece excelente valor pelo dinheiro e uma gama de funções. Pode ser utilizado em laboratórios universitários, institutos de investigação, etc. Este dispositivo cumpre os requisitos de segurança GB4793 para instrumentos de medição eletrónicos e as normas de segurança IEC 61010-1/2, e cumpre as normas de segurança CAT II 300V para tensão isolada quando ambos os canais estão ligados
- Síntese de sinal digital DDS
- Geração de sinais sinusoidais com uma frequência que varia de 1μHz a 120MHz
- Geração de sinais de onda quadrada com uma frequência que varia de 1μHz a 80MHz
- Geração de várias outras formas de onda (seno, quadrado, qualquer tipo de ruído, triângulo, modulação, FM, qualquer tipo de ruído, triângulo > PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- utilização de um sinal de modulação de uma fonte interna ou externa
- capacidade de introduzir a forma do sinal usando uma fórmula matemática
- opção de introduzir a fase do sinal em graus ou radianos - suporta tanto graus quanto radianos
- suporta saída e sinais de impulso
- suporta disparo interno/externo/manual
- Medição de frequência de alta precisão de 6 bits até 200MHz para sinais externos compatíveis com TTL
- Amplitude do sinal de saída até 10Vpp a 50Ω de impedância ou até 20Vpp no modo de alta impedância
- Proteção do terminal contra sobretensão na frequência/amostragem de 3/20M
Resolução vertical de 16 bits
- Capacidade de armazenar até 16 grupos de formas de onda digitais variáveis
- Interface USB no painel frontal para entrada de forma de onda
- Interface USB Host no painel traseiro, software potente para PC
- Conector LAN no painel traseiro para atualizações de firmware
- Botão multifunções e teclado numérico para fácil operação do sistema com ecrã LCD
- 4,3" na diagonal e resolução WVGA (480 x 272 pixels)
Especificações técnicas:
- Canais de saída: 2
- Taxa de amostragem: 1,28 GS/s (interpolação), 320 MS/s (modo DDS)
- Frequência de saída: 1,28 GS/s (interpolação),
- 1 frequência de saída:
- 1/2 frequência de saída:
- 1 μHz
- resolução vertical: 16 bits (incluindo símbolos, etiquetas)
- comprimento da forma de onda: 8 pts a 16 Mpts
- memória não volátil: até 160 grupos de formas de onda arbitrárias podem ser armazenados
- tipos e frequências de sinais gerados a partir de 1μHz:
até > sinusoidal: μzbr: / 120 MHz
retangular: de 1μHz a 80MHz
rampa (dente de serra): de 1μHz a 5MHz
pulso: de 1 μHz a 30 MHz
qualquer: de 1 μHz a 25 MHz
ruído gaussiano: até 130MHz (sinal desativado) AC+DC): ± 5V (50 Ω), ± 10V (alta resistência)
- tempo mínimo de subida/descida para qualquer sinal: tipicamente < 5 ns
- Gama de amplitude: 1 mVpp a 10 Vpp (50 Ω), 2 mVpp a 20 Vpp (Alta Z)
, tipos de modulação: PSK, AMSK, PSK, PSK PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- modos de operação: saída ligada/desligada, contínuo, modulação, varrimento, série
- Medição de frequência de sinal compatível com TTL: sim, na gama 100mHz – 200mHz, com uma resolução de ± 1ppm, com uma precisão de 5 ppm. dígitos/s
- impedância de saída: ajustável de 1Ω a 1kΩ, ou Alta Z, configuração de fábrica 50Ω
- proteção contra curto-circuito na saída: sim
- proteção contra sobretensão no terminal: com tensão de entrada >±12,0V, frequência <10kHz, amplitude >100mVpp na sobretensão de entrada
proteção do terminal contra sobretensão de entrada >±2,0V, frequência <10kHz, amplitude ≤100mVpp
- distorção harmónica total 20kHz, 1Vpp (típica): <0,2%
- precisão: ± 0,5ppm a 25℃
- taxa de envelhecimento no primeiro ano
- coeficiente de temperatura: ± 1 ppm, 0,5 ppm/℃
- coeficiente de temperatura: <2 ppm/°C
- Ecrã: 64K TFT LCD, 4,3" na diagonal, WVGA (480 x 272 pixels)
- Interface de dispositivo USB: sim
- fonte de alimentação: AC 100 V, 44 Hz, 40 V a 44 Hz II
- consumo de energia: <50W
- Proteção: fusível de 250 V, T2 A
- Peso (líquido): 3,1 kg
- Peso bruto: 4,1 kg
- Dimensões: 305 x 230 x 93 mm
- Cor do produto: branco e cinzento
>
>
embalagem individual
>
gerador UTG2122B: 1 unidade
- Cabo de alimentação: 1 unidade
- Cabo de interface USB: 1 unidade 380 x 330 x 320 mm
- peso bruto da caixa: aprox. 8,5 kg
FABRICANTE: UNI-TREND
